MPO Adaptörü: Kurumsal Bağlantı Kılavuzu



MPO adaptörleri-Çeşitli bölgesel pazarlarda kuplör veya flanş olarak da anılır-iki MPO-sonlu fiber düzeneğinin yapısal kablolama altyapıları içinde eşleşmesini sağlayan ara hizalama mekanizması olarak işlev görür. Operasyonel önemleri yalnızca fiziksel bağlantının ötesine uzanır; uygun adaptör seçimi, ekleme kaybı bütçelerini, kutup bütünlüğünü ve 40G, 100G ve yeni ortaya çıkan 400G/800G paralel optik dağıtımlarında uzun-vadeli ağ ölçeklenebilirliğini doğrudan etkiler. Bu kılavuz, kurumsal ve hiper ölçekli uygulama deneyiminden elde edilen pratik dağıtım hususlarını ele almaktadır.

Polarite Sorunu Sonunda Sizi Bulacaktır

Bunu erkenden ortadan kaldırmak istiyorum çünkü çoğu MPO dağıtımının yan tarafa gittiği yer burası.

MPO ile polarite yönetimi teoride karmaşık değildir. Üç yönteminiz vardır:-Tip A, Tip B, Tip C-ve bunlar bir uçtaki fiber 1'in diğer uçtaki doğru fiberle konuşmasını sağlamak için mevcuttur. Beyaz tahtada yeterince basit. 400 devre kablosunun, üç yılda altı farklı kurulumcunun ve 2019 yılı civarında güncellenmesi durdurulan belgelerin bulunduğu canlı bir ortamda mı? İşte o zaman işler ilginçleşiyor.

B Tipi (anahtar-anahtardan anahtara-yukarı) çoğu kurumsal dağıtım için fiili standart haline geldi. TIA-568 standardı bunu zorladı ve açıkçası işe yarıyor. Düz-bağlantılar, düz bağlantı kabloları, her şey sıralı. Ancak standart belgelerinin size söylemediği şey şu: Brownfield ortamını devraldığınız veya A Tipinin yama panelleri için daha anlamlı olduğuna karar veren bir satıcıdan ekipman entegre ettiğiniz anda, bir Salı öğleden sonrasını bir polarite denetleyicisi ve bir elektronik tabloyla 100G bağlantılarınızın yarısının neden eğitilmediğini anlamaya çalışarak geçiriyorsunuz.

Çözüm genellikle bir polarite-döndürme adaptörü veya Tip A-'dan-B'ye dönüştürme kablosudur. Parça çekmecenizde birkaç tane bulundurun. Onlara ihtiyacın olacak.

Neden 12-Fiber Hala Hakim Oluyor (Fakat Belki Sonsuza Kadar Değil)

12-fiber MPO konektörü, kasıtlı mühendislik optimizasyonundan çok, tarihi bir kazadan ortaya çıktı. Şerit fiber 12 iplikçik konfigürasyonda geldi. Konektör üreticileri bunun etrafında şekillendi. Ve şimdi iyisiyle kötüsüyle buna bağlı kaldık.

40G SR4 ve 100G SR4 için 12 fiber iyi çalışıyor. Zaten yalnızca 8 fiber kullanıyorsunuz (4 iletim, 4 alma), 4'ü karanlık kalıyor. İsraf mı? Elbette. Ama ekosistem mevcut. Fiyatlandırma metalaştırılmıştır. Her distribütör 12 fiberli takımları stoklamaktadır.



24-fiberli varyant, 100G PSM4 ile ilgi kazandı ve 400G SR8 uygulamaları için vazgeçilmez hale geliyor. Bugün yeni bir altyapı oluşturuyorsanız ve üç yıl içinde 400G'yi çalıştırmayı bekliyorsanız Base-24 yama panelleriyle 24-fiber kanalı ciddi olarak düşünün. Maliyet primi dramatik değildir (eşdeğer 12 fiber dağıtımlara göre belki %15-20) ve daha sonra forklift yükseltmesine gerek kalmaz.

8 fiberli MPO da mevcuttur. Bunu birkaç taşıyıcı kurulumda gördüm. Çok özel bir kullanım durumunuz olmadığı ve satıcılara standart bağlantı kablolarının neden çalışmadığını açıklamaktan hoşlanmadığınız sürece kurumsal olarak tavsiye etmem.

Özellikle Adaptörler Hakkında

Sağ. Bunun adaptörlerle ilgili olması gerekiyordu.

Fiziksel adaptörün kendisi aldatıcı derecede basittir: iki MPO halkasını hizalayan, anahtar yönünü koruyan ve panelinize veya kasetinize montaj arayüzü sağlayan bir muhafaza. Ürünleri farklı kılan özellikler:

"Sabitlenmiş" konektör, "pinsiz" adaptör tarafıyla eşleşir. Birisi tüm-sabitlenmiş bağlantı kablolarını sipariş edip hiçbir şeyin neden düzgün oturmadığını merak edene kadar kulağa çok açık geliyor. Standart kural: Ana kablolar her iki uçtan da sabitlenir, ekipman ara kabloları pinsizdir. Adaptörler buna uygundur.

Kaliteli bir adaptörün ekleme kaybı katkısı 0,35 dB'nin altında olmalıdır. Şüpheli tedarikçilerden gelen ucuz birimleri 0,6 dB'nin üzerinde ölçtüm. Kısa bir bağlantı kimin umrunda. Zaten kayıp bütçesi tavanına yaklaştığınız 300 metrelik bir omurgada bu ekstra 0,25 dB önemlidir.

Temizlik: Herkesin Atladığı Kısım

Bu, kendi bölümünü hak ediyor çünkü MPO bağlantılarının diğer nedenlerden çok kirlenme nedeniyle başarısız olduğunu gördüm. Ve incelemeye gerek kalmadan konnektörleri takmayı daha iyi bilmesi gereken teknisyenler gördüm.

MPO yüksük yüzü, kabaca 2,5 mm × 6,4 mm'lik bir alanda 12 veya 24 fiber uç-yüzü sunar. Bir fiber çekirdekteki tek bir toz parçacığı-1 mikrondan- bahsediyoruz; ekleme kaybına, geri-yansımaya veya her ikisine birden neden olur. Bunu 12 fiberle çarptığınızda işe yarayabilecek, çalışmayabilecek ve kesinlikle sizi çılgına çeviren aralıklı hatalar üretecek bir bağlantı elde edersiniz.

Temizleme protokolü:

Fiber mikroskopla inceleyin (MPO için minimum 400x). Her zaman. İstisna yok.

MPO'ya özel bir temizleme aracını kullanarak-önce kuru temizleme yapın-. IBC markalı üniteler iyi çalışıyor. NTT-AT çubuk temizleyici de aynısını yapar.

Kirlenme devam ederse, IPA ile ıslak-temizleyin, ardından tekrar kuru-temizleyin.

Yeniden-inceleyin. Hala kirli mi? Tekrarlamak.

Adaptörlerin kendisi de artıkları toplar. Bu girintili yüksük hizalama manşonu bir toz mıknatısıdır. Basınçlı hava (filtrelenmiş, nem-içermeyen) veya adaptöre-özel temizleme çubukları kullanın.

Zaman yatırımı: Alıştırma yaptıktan sonra bağlantı başına belki 30 saniye. ROI: gerçekten işe yarayan bağlantılar.

Kılavuz Pimleri Saygıyı Hak Eder

MPO konektörlerindeki kılavuz pimleri hassas-taşlanmış paslanmaz çelik veya seramiktir. Yüksükleri mikron boyutuna göre hizalarlar. Aynı zamanda kırılgandırlar.

Bir teknisyenin konnektörü adaptöre hafif bir açıyla zorladığını gördüm. Kılavuz pimi bükülmüş. Görünür bir şekilde-görmek için büyütmeniz gerekir-ama halka hizasının değişmesine yetecek kadar. Bu yama kablosuyla sonraki her bağlantıda, fiber 3 ve 4'te yüksek kayıp görüldü.

MPO konnektörlerini hassas aletler gibi kullanın. Düz ekleme, düz çıkarma. Düzgün oturmuyorsa durun. Bir sorun var. Kalıntı olup olmadığını kontrol edin, hizalamayı kontrol edin, sabitlenmiş bir adaptör bağlantı noktası için sabitlenmiş bir kabloyu yanlışlıkla tutmadığınızdan emin olun.

Yedek kılavuz pimleri mevcuttur ancak bunların takılması özel aletler ve sabit bir el gerektirir. Kısa ara kabloysa konektörü-veya tüm kabloyu değiştirmek daha kolaydır.

Tek-Mod ve Çoklu Mod Karşılaştırması: Değiştirilemez

Bu basit görünüyor ama yine de belirteceğim: tek-modlu ve çok modlu MPO bağdaştırıcıları birbirinin yerine kullanılamaz ve yanlış türlerin eşleştirilmesi sorun yaratır.

Fiziksel form faktörü aynıdır. Fiziksel olarak bağlanacaklar. Ancak yüksük geometrisi optimizasyonları farklıdır-çoklu mod, biraz daha gevşek hizalamayı tolere eder çünkü çekirdek çapı (50 mikron), tekli-moddan (9 mikron) daha bağışlayıcıdır. Tek-modlu bağdaştırıcılar ve bağlayıcılar daha sıkı toleranslar gerektirir.

Daha da önemlisi: APC (açılı fiziksel temas) tek-modlu MPO mevcuttur ve taşıyıcı ve uzun mesafeli uygulamalarda giderek daha yaygın hale gelmektedir-. APC yüksüklerindeki 8-derecelik açı, UPC (ultra fiziksel temas) bileşenleriyle uyumlu değildir. APC'nin UPC ile eşleştirilmesi her iki halkaya da zarar verir. Renk kodlaması yardımcı olur:-APC yeşil, UPC mavidir ancak bağlanmadan önce doğrulayın.

Çoğu kurumsal veri merkezi uygulaması için çok modlu (OM3/OM4/OM5) veya tek-modlu UPC kullanıyorsunuz. APC MPO, CATV, 5G ön taşıyıcı ve tutarlı aktarım uygulamalarında ortaya çıkıyor. Kurumsal bağlantıyla ilgili temel bilgiler içeren bu kılavuzu okuyorsanız muhtemelen henüz o noktaya gelmemişsinizdir.

Kasetler ve Modüller: Adaptörlerin Yaşadığı Yer

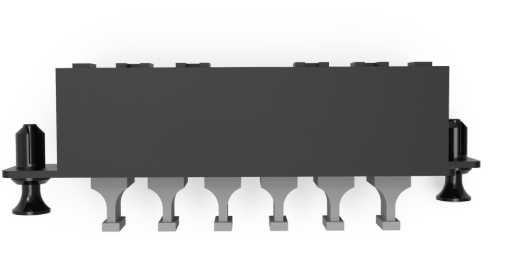

Bağımsız bağdaştırıcılar mevcuttur ancak çoğu kurumsal dağıtımda kaset{0}}tabanlı sistemler kullanılır. MPO kaseti-bazen modül veya dönüşüm kutusu olarak da adlandırılır-arka tarafta MPO adaptörleri (ana hat kablo bağlantısı için) ve ön tarafta LC veya SC adaptörleri (ekipman ara kabloları için) içerir. Dahili fan çıkışı kabloları MPO ve çift yönlü bağlantılar arasında dönüşüm sağlar.

Bu yaklaşım çeşitli avantajlar sunar. Polarite kaset seviyesinde yönetilir-B Tipi kaset satın alın, B Tipi gövdeleri kullanın, polarite işe yarar. MPO bağlantısı, tekrarlanan erişime karşı korunan kasetin içinde bulunur. Teknisyenler ön taraftaki tanıdık LC konektörleriyle etkileşime girer.

Kaset seçenekleri yoğunluğa göre değişir. Temel modeller, bir 12-fiber MPO girişinden 12 LC bağlantı noktası sağlar. Yüksek yoğunluklu Base-12 kasetler, aynı 1U kaplama alanında 24 LC bağlantı noktasını (iki MPO girişi) bir araya getirir. Base-24 konfigürasyonları, 400G'ye geçiş için 24 fiber MPO bağlantısını barındırır.

Yeni bir altyapı dağıtıyorsanız tek kaset ailesinde standartlaştırın. Satıcıları karıştırmak uyumluluk sorunları yaratır-montaj donanımı farklıdır, etiketleme kuralları çelişkilidir ve beş yıl sonra orijinal tedarikçi piyasadan çıktığında yedek parça bulma konusunda iyi şanslar yaratır.

Büküm Yarıçapına Kısa Bir Teğet

MPO ana kabloları kalın. 12-fiber şeritli yapılardır ve minimum 3 mm çapındadır; 24 fiberli ve zırhlı çeşitleri 5 mm'yi aşıyor. Minimum bükülme yarıçapı önemlidir.

Montajcıların fazla kablo uzunluğunu yama panellerinin arkasında sıkı halkalar halinde sardığını gördüm-bu teknik çift yönlü LC kabloları için de işe yarar. MPO'da işe yaramıyor. Bükülme yarıçapı spesifikasyonlarının aşılması, devreye alma sırasında görünmeyebilecek ancak kablonun oturması ve sıcaklık döngülerinin ceketi zorlamasıyla kendini gösteren makro bükülme kaybına neden olur.

Üretici spesifikasyonlarına uyun. Çoğu MPO ana kablo için minimum bükülme yarıçapı, yüksüz koşullar altında kablo çapının 10 katı, gerildiğinde ise 20 katıdır. Uygun yarıçapta uygun kablo yönetimi-yatay tepsileri, dikey yöneticileri ve servis döngülerini kullanın. Kablo, gizemli kayıp sorunlarının iki yıl sonra teşhis edilmesinin işçilik maliyetine kıyasla pahalı değil.

Test: Doğru Yapın veya Zahmet Etmeyin

Bir MPO altyapısını uygun testler yapılmadan devreye almak yanlış uygulamadır. Bu tepede öleceğim.

Aşama 1 testi (ekleme kaybı ölçümü) temeldir. EXFO ve VIAVI birimlerinin yaptığı gibi, MPO-uyumlu bir OLTS-Fluke Networks'ün Versiv platformu bunu halleder. Referansı doğru ayarlayın (test referans kablosu düzenlemelerinin karmaşıklığı nedeniyle MPO için kritik öneme sahiptir). Her bağlantıyı belgeleyin. Belirli bağlantı mimarisi için TIA-568.3 kayıp bütçeleriyle veya hesaplanan bütçenizle karşılaştırın.

Katman 2 testi (OTDR izleme), arıza tespiti yeteneğini ekler. Bir bağlantı kayıp testini geçemezse OTDR bunun nerede olduğunu gösterir. 47 metredeki ek yeri mi? Patch paneldeki konnektör çifti? Kablonun borudan geçtiği yerde ezilmiş kablo mu var? OTDR bunu bulur. Bazıları, Tier 2'nin kısa kurumsal bağlantılar için aşırıya kaçtığını iddia edecek. İşletmeye alma sırasında fazladan bir saat harcamanın, üretim kesintisi sırasında sorunlu bir bağlantıyı gidermek için sekiz saat harcamaktan daha iyi olduğunu düşünüyorum.

MPO için her fiberi test edin. Evet, tümü 12. Veya 24. Çift yönlü çalıştırmalar için işe yarayan "yalnızca fiber 1 ve 12'yi test edin" kısayolu, dizideki herhangi bir fiberde kirlenme veya hizalama sorunları olabileceği durumlarda geçerli değildir.

Satıcı Manzarası

Şunlardan kaçının:-pazar yeri satıcılarına isim vermemek, gerçek spesifikasyonları olmayan "eşdeğer" ürünler, yayınlanmış ekleme kaybı ve geri dönüş kaybı verileri olmayan hiçbir şey.

Peki Gelecek Ne Olacak?

400G geliyor. 800G, hiper ölçekleyicilere gönderiliyor. 1.6T, standartların yol haritasında yer alıyor.

12-fiber MPO ekosistemi bu hızlarda garipleşiyor. 400G SR8'in her yönde 8 fibere (toplamda 16) ihtiyacı var ve bu da 12 fiberli altyapıyla zayıf bir şekilde eşleşiyor. Dolayısıyla 24 fiberli ve hatta 32 fiberli MPO konfigürasyonlarına doğru ilerleme.

Rakip bağlayıcı formatları ortaya çıkıyor. SN (Senko) ve MDC (US Conec) konektörleri, LC'den daha yüksek yoğunluk ve MPO'dan daha düşük maliyet sunar. CS konnektörleri (aynı zamanda Senko) çift yönlü bir alternatif sağlar. Bunların kurumsal olarak benimsenmesi mi sağlanacağı yoksa niş taşıyıcı/hiper ölçekli oyunlar olarak mı kalacağı belirsizdir.

Tahminim: 12 fiber MPO en az 2028 yılına kadar işletmelerde baskın olmaya devam edecek. Kurulu taban çok büyük, 100G yakın zamanda hiçbir yere gitmiyor ve 400G SR4.2'ye (fiber başına 100G PAM4'te 4 fiber kullanan) yükseltme yolu 12 fiberin yaşayabilirliğini genişletiyor. Ancak sıfırdan altyapı oluşturuyorsanız ve 10+ yıllık yaşam döngüsünü planlıyorsanız Base-24 daha iyi bir seçenek sunar.

Bu muhtemelen MPO adaptörleri hakkında herkesin bilmek isteyeceğinden daha fazlasıdır. Ancak bu temel bir altyapıdır-yanlış anlarsanız, bunun sonuçlarıyla yıllarca yaşarsınız. Doğru yaptığınızda arka planda kaybolur ve işini görünmez bir şekilde yapar.

İyi bir kablolamanın yapması gereken de tam olarak budur.
