FBT Ayırıcı Kaplinler
FBT ayırıcı veya FBT birleştirici, Fused Biconic Taper (FBT) tekniğini kullanan bir optik ayırıcıdır. FBT tekniği, optik gücü bölmek ve / veya dalga boylarını bölmek için iyi bilinen bir endüstri teknolojisidir. Kaynaşmış fiber birleştirici, bir "X" gibi iki çıplak fiberin kaynaşması ve istenen optik karakteristikleri elde etmek için kaynaşmış kısmın çekilmesi işlemi ile oluşturulur. FBT kuplörleri, optik ayırma efektlerini 1 × N veya 2 × N güç oranı çıkışı oluşturmak üzere birleştirmek için ağaç yapılarında birleştirilir, burada “N” istenen çıkış sayısıdır.
1 x 2 FBT kuplörleri, ışığı en az kayıpla bir ikiye iki ipliğe bölmek veya ışığı iki ipliğinden bir ikiye birleştirmek için kullanılır. 1 × N ağaç FBT kuplörleri ve N × N yıldız FBT kuplörleri, sırasıyla 1 × 2 ve 2 × 2 kuplörlerinin sigorta kaskadına bağlanan N-1 parçalarıyla yapılır. Temel olarak üç çeşit FBT kuplör ayırıcısı vardır.
1. standart tip
Standart FBT kuplörleri minimum aşırı kayıp ve uzun süreli stabiliteye sahiptir. Kullanılmayan bağlantı noktaları, geri yansımayı azaltmak için sonlandırılır. Standart tipe göre polarizasyondan bağımsız FBT kuplörleri de vardır. Bununla birlikte, sistemin PDL'sinin kritik olduğu uygulamalar için uygun olan 50/50 birleştirme oranı için 0.04 dB'den düşük ekstra düşük Polarizasyon Bağımlı Kaybı (PDL) vardır. İşte FBT tekniğini kullanan standart tip 1 × 2 fiber ayırıcı örneği.
2. Geniş Bant Tipi
Geniş bant FBT kuplörleri geniş bant genişliğine, minimum aşırı kayıp, uzun süreli stabiliteye ve yüksek yönlendiriciliğe sahiptir. 1310 nm, 1550 nm veya WDM dalga boylarında optimize edilirler ve çeşitli birleştirme oranlarında mevcutturlar. 1260 nm ila 1620 nm arasında değişen çift yönlü geniş bant kuplörleri WDM uygulamaları için uygundur. Bu kuplörler, WDM optik ağlarında, bir modül ile CWDM üzerinden taşınan çoklu sinyallerin iki yedekli yola bölünmesini sağlayan düşük maliyetli yapı taşlarıdır. Standart geniş bant tipine göre polarizasyon ve dalga boyundan bağımsız FBT kuplörleri de vardır. 50/50 birleştirme oranı için 0.05 dB'den düşük çok düşük PDL ile, sistemin PDL'sinin kritik olduğu uygulamalar için uygundurlar. FBT tekniğini kullanan geniş bant tipi 1 × 8 fiber ayırıcıya bir örnek.
3. İkili Pencere Tipi

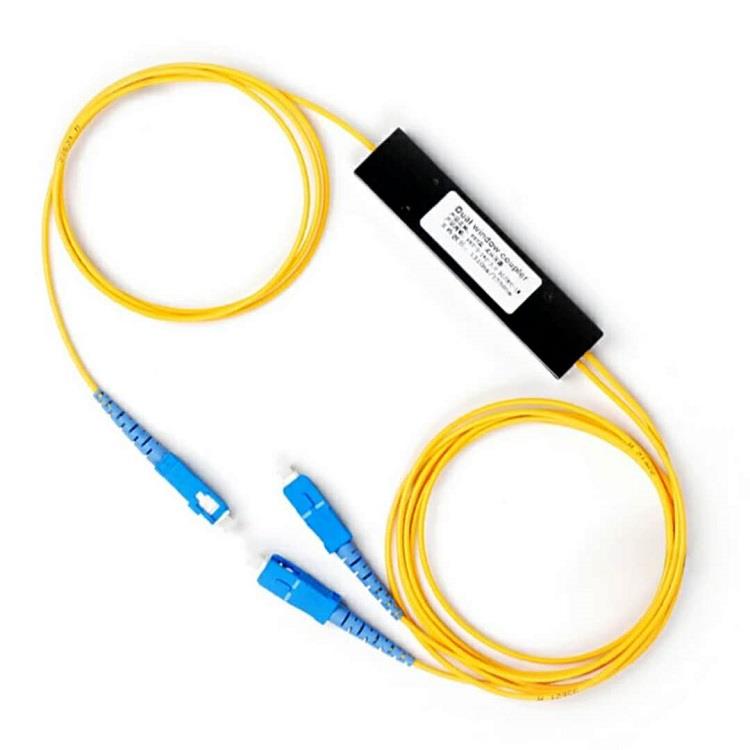

Çift pencereli FBT kuplörleri, 1310 nm ve 1550 nm çift pencerelere, minimum aşırı kayıp, uzun süreli stabilite ve yüksek yönlülüğe sahiptir. 1310 nm ve 1550 nm'de optimize edilmişlerdir ve çeşitli birleştirme oranlarında mevcutturlar. Standart çift pencere tipinde kutuplanma bağımsız çift pencere FBT kuplör tabanı da bulunmaktadır. 50/50 birleştirme oranı için 0.06 dB'den düşük çok düşük PDL ile, sistemin PDL'sinin kritik olduğu uygulamalar için uygundurlar. İşte FBT tekniğini kullanan çift camlı tip 1 × 16 fiber ayırıcı örneği.
GPON FTTx ağları için ana bileşenlerden biri olan FBT birleştirici ayırıcılar, Merkez Ofisine veya dağıtım noktalarından birine (açık veya kapalı) yerleştirilebilir, çünkü düşük yerleştirme kaybına sahip çok kanallı optik sinyal bölme için oldukça kararlıdırlar. FBT kuplör ayırıcılar, güç ayırma, telekomünikasyon ekipmanı çekme için tasarlanmıştır ve CATV sistemlerinde veya fiber optik test setlerinde tek bir fiberde çift yönlü iletim için mükemmeldir. FBT ağaç kuplörleri, çeşitli çıkışlardan farklı dalga izolasyon seviyeleri elde etmek için WDM sistemleri için de yaratılmıştır.
