12-Fiber MTP Kablolama Sistemi
MTP fiber kablolar ve ilgili bileşenler, günümüzde yüksek hızlı fiber optik iletim sisteminde yaygın olarak kullanılmaktadır. MTP kabloları hem kısa hem de uzun iletim mesafelerinde 40G ve 100G iletim sırasında gerçekten mükemmel performans sağlar. Ancak MTP kabloları, MTP kasetleri, MTP adaptörleri, MTP patch panelleri vb. Gibi birçok MTP bileşeni türü vardır. Bu ürünlerin hepsi farklı MTP kutup tiplerinde mevcuttur. Müşteriler bu MTP ürünleri ile kolayca karıştırabilirler.
Ek olarak, iki fiber üzerindeki geleneksel çift yönlü iletimin veya tek bir fiber üzerinden BiDi iletiminin aksine, MTP sistemi aynı anda 12, 24 veya daha fazla fiber üzerinden optik sinyal iletir. MTP kablolama sisteminde daha fazla fiber ve kablo kullanılıyor. Bu nedenle, veri merkezindeki veya sunucu odasındaki teknisyenler hala MTP kablo yönetimi olan bir baş ağrısı sorunuyla karşı karşıyadır. Bu gönderi, MTP ürünlerinin daha iyi anlaşılması, seçilmesi ve yönetimi için kullanılan 12 elyaflı MTP kablo sistemi olan yaygın olarak kullanılan bir MTP kablolama sisteminin ayrıntılarını sunmaktadır.
12 fiber MTP kablolama sistemi genellikle aşağıdaki standartlarda kullanılır: 40GBASE-SR4 , 40GBASE-PLRL4 ve 40GBASE-PLR4. 40GBASE-SR4, OMG fiberleri üzerinden 150 metreye kadar kısa mesafelerde 40G iletimi için kullanılır. 40GBASE-PLRL4 ve 40GBASE-PLR4, tek modlu fiber üzerinden iletim mesafesini 1.4km ve 10km'ye kadar ayrı ayrı destekler. Bu standartlar, 12-fiber MTP arayüzlü 40G paralel alıcı-vericileri kullanır.
12 fiber MTP arayüzlü 40G alıcı-vericileri dışında, iletim için çok çeşitli 12 fiber MTP bağlantı bileşenleri vardır. Bu MTP kablolama ürünleri kablosu birçok uygulamada kullanılabilir.
12-Fiber MTP Trunk Cable: MTP trunk kablosu, MTP - MTP fiber patch kablosu olarak kabul edilebilir. MTP ana kablo her iki ucundaki MTP konektörlerle sonlandırıldı. MTP konnektörleri erkek (kontak ara yüzünde kılavuz pim ile) veya dişi (kılavuz pim olmadan) olabilir. Yukarıda bahsedildiği gibi, MTP kabloları farklı tiplere ayrılabilir: Polarite A, Polarite B ve Polarite C “MPO Sisteminde Polariteyi Anlamak” adlı makalemin bir önceki sürümü, MTP bileşenlerinin polaritesini ortaya koydu. MTP polarite detayları hakkında bu makaleyi takip edebilirsiniz.
En yaygın kullanılan MTP ana kablo, aynı anda dupleks 40G iletimi sağlayabilen tek bir kablo telidir. Birkaç kablo teli ile oluşan MTP ana hat kabloları da vardır. Aşağıdaki resimde gösterildiği gibi 12 fiber MTP gövde kablolarının örneğini alın. Bu resmin solunda, tek telli bir kablo olan 12 fiberlik MTP ana hat kablosu var. Bu resmin sağ tarafında, 6 telli 12 telli MTP telli kablodan oluşan 72 fiber bir MTP ana kablo var.
12-Fiber MTP Kablo Demeti Kablosu: MTP kablo demeti kablosu, bir ucu MTP konektörüyle ve diğer ucu LC ve SC gibi birkaç konektörle sonlandırılmış bir uç kablo kablosunun uzunluğudur. 12 fiber MTP kablo demeti kabloları ayrıca fiber tipine, polarite tipine ve konnektör tiplerine göre çeşitli tiplerde gelir. Aşağıdaki resimde en sık kullanılan MTP-4 çift yönlü LC fiber kablo gösterilmektedir.
12-Fiber MTP Kaseti: MTP kaseti, MTP arayüzü ile LC veya SC arayüzleri arasında transfer sağlayan MTP kablo demeti kablosuna benzer. Ancak MTP kaseti metal kutunun içindeki kırılgan optik fiberleri koruyabilir ve MTP kablo demeti kablosundan daha az yer gereksinimine sahiptir. Aşağıdaki resimde 12 fiberlik bir MTP-LC Kaseti gösterilmektedir.
12 Fiber MTP fiber optik ürünler, sadece 40G fiber ağı için pek çok durumda kullanılabilir. Aşağıdaki, 12 fiber MTP ürünlerini kullanan çeşitli tipik fiber kablolama çözümleri sunar.
10G'den 10G'ye İletimde 12-Fiber MTP Ürünleri
Aşağıdaki resimde OM3 12-fiber MTP fiber kablolar ve 12-fiber MTP-LC kasetleri kullanan 10G ila 10G bağlantıları için tel kılavuzu gösterilmektedir. Bir 10G bağlantısı sadece 12 fiberden ikisini kullanır. Bu bağlantının her bir ucunda, fiber optik ağa altı adede kadar 10GBASE-SR SFP + modülü bağlanabilir; bu, aşağıdaki 12 fiberlik MTP sistemi tarafından 60G'ye kadar aktarılabileceği anlamına gelir.
Bu 10G ila 10G fiber optik bağlantı için gerekli öğeler
OM3 12-Fiber MTP Gövde Kablosu
40G'den 40G'ye İletimde 12-Fiber MTP Ürünleri
40G ila 40G iletim için, MTP ana kablo genellikle kullanılır. Aşağıdaki resimde iki şanzıman ICX 7750 anahtarının uzun iletim mesafesi üzerinden bağlantısı gösterilmektedir. Brocade uyumlu QSFP-PLR4-40G alıcı-vericileri, bu 40G fiber bağlantının her iki ucunda da kullanılıyor. QSFP + modüllerini her iki uca bağlamak için 12 fiber MTP OS2 ana kablo kullanılıyor.
Bu 40G ila 40G fiber optik bağlantı için gerekli öğeler
OS2 12-Fiber MTP Gövde Kablosu
40G'den 10G'ye İletimde 12-Fiber MTP ürünleri
Bazen 40G cihazının hala 10G cihazlarına bağlı olması gerekir. Brocade 7750'deki 40G QSFP + portu ile Brocade Fastlron FCX6245'teki 10G SFP + portu arasındaki uzun iletim mesafeleri arasında bağlantı örneği. 40G sinyallerini dört 10G, Brocade uyumlu QSFP-PLR4-40G alıcı-verici ve Brocade uyumlu 10G-LR SFP + alıcı-verici, 12-fiber MTP-LC kaset, 12-fiber MTP ana hat kablosu ve dört adet LC-LC dupleks tekli modda dağıtmak için fiber patch kablolar kullanılıyor. MTP arayüzünü aşağıdaki resimde gösterildiği gibi LC arayüzlerine ileten MTP kaseti.
Bu 40G ila 10G fiber optik bağlantı için gerekli öğeler

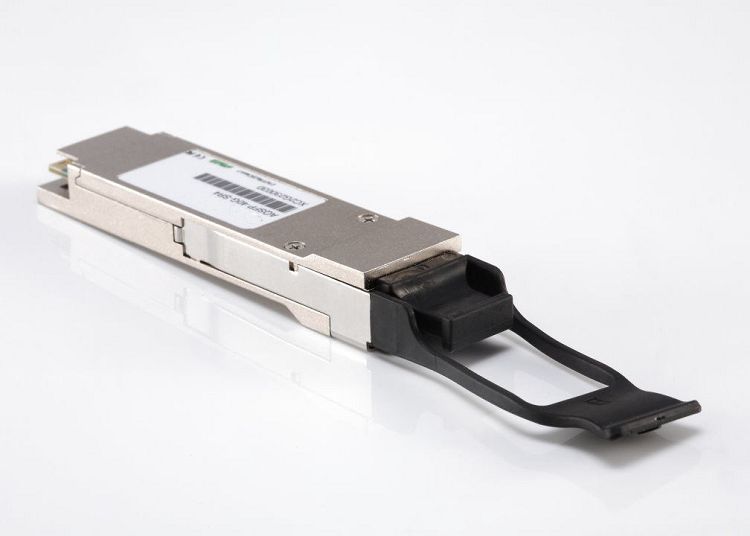

QSFP-PLR4-40G QSFP +
OS2 12-Fiber MTP Gövde Kablosu
OS2 12-Fiber MTP-LC Kaseti
OS2 LC-LC Fiber Bağlantı Kablosu
12 fiber MTP kablolama sistemi, hem 10G hem de 40G iletim için uygun maliyetli ve yerden tasarruf sağlayan bir çözümdür. MTP fiber ürünlerinin çoğu fabrikada sonlandırılmış olduğundan, bu ürünler hızlı kurulum ve mükemmel ağ performansı sağlayabilir. FOCC, MTP fiber optik ürünlerinin geniş bir yelpazesini sunar. WTP.FOCC-FIBER.COM adresini ziyaret edebilir veya MTP fiber kablolaması hakkında daha fazla bilgi için focc@fiberfocc.com ile irtibata geçebilirsiniz .
