2,0mm tek modlu 24F MTP kablo demeti esas olarak MTP fiber optik kasetine, panellere veya aktif ekipman bağlantı noktalarına sahip omurga ana hat düzeneklerine takılır ve maliyetli veri merkezi raf alanından tasarruf sağlar ve fiber yönetimini kolaylaştırır. Senko marka Standart Kayıplı MTP bağlantı parçası parçaları ve yüksük, iyi bir optik performans sağlar ve aynı zamanda uygun maliyetlidir. ORC'nin her MTP konektörü, izlenebilir verilerle 3D interferometre ekipmanı altında %100 test edilmiştir.
Çizim
Tanım
2,0mm tek modlu 24F MTP kablo demeti esas olarak MTP fiber optik kasetine, panellere veya aktif ekipman bağlantı noktalarına sahip omurga ana hat düzeneklerine takılır ve maliyetli veri merkezi raf alanından tasarruf sağlar ve fiber yönetimini kolaylaştırır. Senko marka Standart Kayıplı MTP bağlantı parçası parçaları ve yüksük, iyi bir optik performans sağlar ve aynı zamanda uygun maliyetlidir. ORC'nin her MTP konektörü, izlenebilir verilerle 3D interferometre ekipmanı altında %100 test edilmiştir.
Başvuru
◆ 40/100G Optik Modül Bağlantısı
◆ Veri Merkezi Kablolaması
◆ FTTH/FTTA
◆ Kasetler ve Raf montajı
◆ Telekomünikasyon Ağı
Özellikler
◆ Polarite seçenekleri TIA stili A, B veya C'dir (Yöntem B standarttır)
◆ Fiberleri MPO/MTP konnektörlerinden bireysel tek taraflı veya çift taraflı olarak dağıtın
◆ Uzunluk, şaşırtma, konektör türü, koparma stili, lif sayısı ve etiketleme açısından özelleştirilmiş
◆ OS1/2, OM2, OM3 ve OM4'te mevcuttur
◆ FC,LC, SC, ST, MU ve MTP'de mevcuttur
◆ Hızlı yükseltme ve kurulum süresini kısaltma
Teknoloji Talebi
1. Çalışma ve Depolama Sıcaklığı
|
Parametreler |
Min. |
Maksimum |
Birim |
|
|
1 |
Çalışma Sıcaklığı |
-40 |
70 |
derece |
|
2 |
Depolama Sıcaklığı |
-40 |
70 |
derece |
2. Optik Performans
|
Öğe |
Parametreler |
||||
|
MPO/MTP® Konektörü |
SM (1310nm% 2f1550nm) |
AA(850nm) |
|||
|
Standart |
Düşük Kayıp |
Standart |
Düşük Kayıp |
||
|
Ekleme Kaybı |
Tipik |
0.5dB |
0.2dB |
0.5dB |
0.2dB |
|
Maksimum |
0.7dB |
0.35dB |
0.7dB |
0.35dB |
|
|
İade Kaybı |
>APC için =60dB |
-- |
|||
|
>PC için =40dB |
>PC için =20dB |
||||
|
Erkek/Kadın |
Erkek: Pinli; Kadın: Pimsiz |
||||
|
LC/FC/SC Konektörü |
||||
|
Öğe |
SM |
AA |
||
|
1310 nm/1550 nm IL(dB) |
1310 nm/1550 nm RL(dB) |
850 nm IL(dB) |
850 nm RL(dB) |
|
|
bilgisayar |
<=0.2 |
>=50 |
<=0.3 |
>=25 |
|
APC |
<=0.3 |
>=60 |
N/A |
N/A |
3. Geometri Parametreleri
|
MT |
||||
|
Ölçüm |
Başarılı/Başarısız Limitleri |
|||
|
Parametreler |
Min. |
Maksimum |
||
|
Eğrilik Yarıçapı |
Uzun Aksel |
2000 milyon |
∞ |
|
|
Kısa Aks |
50 mm |
∞ |
||
|
Açı |
Uzun Aksel |
-0.2 derece |
0.2 derece |
|
|
Kısa Aks |
APC |
7.8 derece |
8.2 derece |
|
|
bilgisayar |
-0.2 derece |
0.2 derece |
||
|
Elyaf Yüksekliği |
1000deniz mili |
3000deniz mili |
||
|
Farklı Fiber Yüksekliği |
N/A |
500 deniz mili |
||
|
Bitişik Fiber Yüksekliği |
N/A |
300nm |
||
|
Yüksük Uzunluğu |
7,9 mm |
N/A |
||
|
FC/LC/SC UPC |
||
|
Öğe |
Başarılı/Kaldı |
|
|
Parametreler |
Min. |
Maksimum |
|
FC ROC |
10.00mm |
25.00mm |
|
LC ROC |
7,00mm |
25.00mm |
|
Elyaf Yüksekliği |
-100.00NM |
50.00nm |
|
Tepe Noktası Ofseti |
0.00μm |
50.00μm |
|
FC/SC/LC APC |
||
|
Öğe |
Başarılı/Kaldı |
|
|
Parametreler |
Min. |
Maksimum |
|
ÇHC |
5.0mm |
12.00mm |
|
Elyaf Yüksekliği |
{{0}}.0nm |
%50.0nm |
|
Tepe Noktası Ofseti |
0.00μm |
50.00μm |
|
APC Açısı |
7.700 derece |
8.300 derece |
|
Anahtar Hatası |
-0.500derece |
0.500derece |
Ürün Avantajları
◆ ISO, RoHS gibi birçok kalite sistemi doğrulamasını geçtik; ve kilit hesabın Tedarikçi Denetimini geçti.
◆ Yüksek üretim kapasitemiz var. Standart yama kablosu kapasitesi 15,000 konnektör/gündür ve MT ürün kapasitesi 3000 konnektör/gündür.
◆ Test standartlarımız çok katıdır. Her kablo üretim hattımızda ayrı ayrı test edilmekte ve aynı zamanda QC departmanı tarafından %100 test edilmektedir.
◆ Hizmetimiz kalitelidir. Her müşteriye duyarlı ve bilgili hizmet konusunda ısrar ediyoruz.
Üretim atölyesi
Üretim ekipmanları

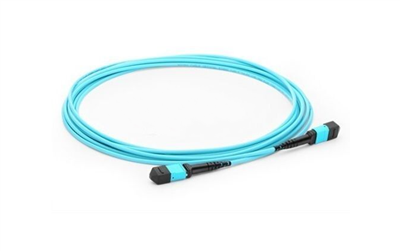

Bu ürün, OS1/2, OM2, OM3 ve OM4 dahil olmak üzere çeşitli fiber türleri için mevcuttur. Aynı zamanda kullanıcıların farklı ihtiyaçlarını karşılayacak şekilde FC, LC, SC, ST, MU ve MTP versiyonları da sunulmaktadır. Bu özellikler hızlı yükseltmelere olanak tanır ve kurulum süresini kısaltarak kullanıcı verimliliğini ve rahatlığını artırır. Mükemmel bir fiber optik kablo konektörüdür. MTP 24F OM3 ara kablosu/jumper, birçok uygulamaya uygun, çok pratik bir fiber optik kablo konektörüdür. Özellikleri arasında, kullanıcıların farklı ihtiyaçlarını karşılamak için polarite seçenekleri, özelleştirme, çoklu fiber türleri ve versiyonlarının yanı sıra kullanım ve kurulum kolaylığı da yer alıyor. Geniş bir uygulama alanına sahip olup kullanıcılara yüksek kaliteli ve verimli hizmetler sunabilmekte, fiber optik iletişim sektörünün gelişimine önemli katkılar sağlamaktadır.
