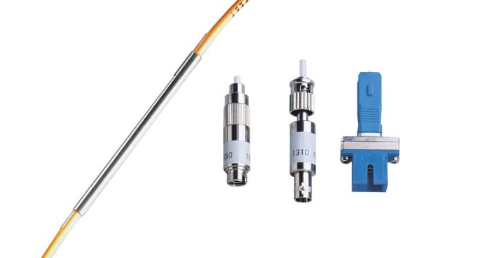

Yüksek-kapasiteli optik ağlarda, tek bir cam telinin taşıdığı güç şaşırtıcı derecede affetmez olabilir. Zayıf foton gelişleri için optimize edilmiş bir alıcı, aşırı optik güç bombardımanına uğradığında bozulmaya maruz kalabilir. Mühendisler zayıflatıcılar takmazlar çünkü bileşen eklemekten hoşlanırlar - fotodiyotların, EDFA ön-aşamalarının ve DWDM kanallarının müzakereyi reddeden sınırları olduğundan yüklerler. Afiber optik zayıflatıcıDeğişen dalga boyları, sıcaklık değişimleri ve kaçınılmaz konektör aşınması karşısında öngörülebilir bir şekilde ışık enerjisini kasıtlı olarak boşa harcar.
Işık OlduğundaFazlaİyi
Optik sinyal ne kadar güçlü olursa ağın dengesi açısından o kadar tehlikeli olur. Modern vericiler nadiren kat ettikleri mesafeye göre tam olarak uyarlanır. 40 km için tasarlanmış sadece 3 metre uzunluğunda bağlantı ekipmanı olan bir jumper mı? Ortaya çıkan optik aşırı yük, alıcıların zayıflama için çığlık atmasının klasik bir nedenidir.
Bu yalnızca donanım korumasıyla ilgili değil - yoğun ağlar tekdüzelik ister. Aşırı parlak tek bir kanal, DWDM sistemlerinde OSNR planlamasını bozabilir. Böylece mühendisler sessizce buraya 5 dB, buraya 7 dB ekleyerek hassas bir ateşkes sağladılar.
Kimsenin Kaçamayacağı Fizik
Her fiber zaten ışık kaybediyor: Silika kafeste Rayleigh saçılması, OH⁻ iyonları veya geçiş metalleri tarafından zayıf emilim, hatta ısı gibi fotonları içen kızılötesi kafes titreşimleri bile. Ancak zayıflatıcılar tanıtılıyorkasıtlıbozulma.
Bazen bu acımasızca yapılır: Modun dağılması için küçük bir hava boşluğu. Diğer zamanlarda, zarif bir şekilde: fotonları matematiksel disiplinle yemek için tasarlanmış katkılı cam. Yanlış hizalama - normalde bir ekleme mühendisinin kabusu - burada kontrollü bir tasarım aracı haline gelir.
Yıllarca ortadan kaldırmaya çalıştığımız kusurları silah haline getirmenin belli bir zarafeti var.
Her Şey Eşit Olarak Dağıtılmıyor
Mühendisler bu konu hakkında nadiren açıkça konuşurlar ancak zayıflatıcıların tuhaflıkları vardır:
Dalga boyu kayırmacılığı- 1310 nm ve 1550 nm her zaman eşit şekilde zayıflamaz. Eğri ne kadar düz olursa övgü de o kadar yüksek olur.
Polarizasyon bağımlılığı (PDL)- Bağlantı kablosunu çevirdiğinizde değişen o sinir bozucu dB'nin onda biri.
Sıcaklık nöbetleri- Rahat bir laboratuvardaki -5 dB'lik spesifikasyon, ağustos güneşi altındaki bir çatı katındaki muhafazada -6,1 dB olur.
Bu incelikler genellikle muhafazanın üzerinde yazılı olan numaradan daha önemlidir.
Sabit mi, Uçucu mu? (Pratik Bir Bölme)
Sabit Zayıflatıcılar
Ne yapacaklarını biliyorsunuz: 1 dB, 3 dB, 10 dB - ortak yapı taşları. Genellikle SC/APC veya LC/UPC bağlayıcıları olarak oluşturulur; böylece yükleyiciler, füzyon bağlantılarını ikinci kez tahmin etmeden bunları dağıtabilirler. Bunları takın ve devam edin.
Değişken (VOA)
Tamamen farklı bir yaratık. Laboratuvarlarda teknisyenler, ses mühendislerinin miksajı dengelemesi gibi optik gücü kaydırır:
- Nötr yoğunluk filtreleri
- MEMS-tabanlı mikro-aynalar fotonları yok olmaya yönlendiriyor
- Elektrik alanlarına tepki veren sıvı kristal elementler
- Bunların hiçbiri "pasif" hissetmiyor. Onlar enstrümanlardır.
Sessiz Kötü Adam: Geri Dönüş Kaybı
Herkes zayıflama değerleri konusunda takıntılıdır, ancakyansımalartutarlı sistemlerin bozulması çok daha dramatiktir. Bir PC cilası, lazer önyargısını bozmaya yetecek kadar ışık verir; APC açıları yansımayı o kadar derine gömer ki kökenini unutur.
Tipik beklentiler (gerçekçi, pazarlama değil)
| Konektör cilası | Geri dönüş kaybı |
|---|---|
| bilgisayar | 40 dB'den büyük veya eşit |
| UPC | 50 dB'den büyük veya eşit |
| APC | 60 dB'den büyük veya eşit |
Zayıflatıcıların bu sayılara - saygı duyması gerekir, aksi takdirde bir sorunu çözerken başka bir sorunu çözmüş olurlar.
Hızlı Bir Hesap (Kahve Soğumadan)
Bağlantı bütçesi şiirsel değildir ancak ağları canlı tutar:
Toplam Kayıp=Fiber Kaybı+Konektör Kaybı+Ekleme Kaybı+Zayıflama
Eğer kendini bulursanaltındaalıcının optimum eşiğini ayarlayın, 5 dB zayıflatıcı ekleyin ve BER'in sakinleşmesini izleyin. Bazen sihir gibi geliyor. Bu - değil, sadece logaritma.
En Önemli Yerler
CATV. Metro DWDM çalıyor. Sırt ile yaprak arasındaki mesafenin rahatsız edici derecede kısa olduğu veri merkezleri. Sürprizlerden hoşlanmayan OADM modülleri. Bir-bağlantının kopmadan önce ne kadar acıyı tolere edebileceğini görmek istediğinizde tezgah üstü teşhis.
Zayıflatıcılar işlerini sessizce yaparlar, amplifikatörler gibi kutlanmazlar ama onları ekosistemden çıkarırsanız kaosu ortaya çıkarırsınız.
Birini Seçmek - Fazla Düşünmeyin Ama Gündelik de Olmayın
Üç soru genellikle her şeye karar verir:
- Kaç dB gömülmelidir?
±1 dB dahilindeki hassasiyet makul bir beklentidir.
- Hangi dalga boylarının itaate ihtiyacı var?
Daha iyi geniş bant performansı daha pahalıya mal olur -, genellikle buna değer.
- Konektör ve güç uyumluluğu
Yanlış-eşleşen bir cila türü, bağlantının tamamını sabote edebilir.
Çok kolay geliyorsa güç değerini-bir kez daha kontrol edin. Bazı vericiler nazik değildir.
Kapanış Düşüncesi
Ağ tasarımı genellikle düzen ve entropi arasındaki bir yarışmadır. Fiber optik zayıflatıcılar, her ne kadar mütevazi görünseler de, bu yarışmanın aracılarıdır. Barışı çıkarma - yoluyla müzakere ederler ve bazen çıkarma, mühendislik seçiminin en akıllısıdır.
