Modern bir veri merkezine girdiğinizde kabloların yoğunluğu bunaltıcı olabilir. Bu fiber labirentinin bir yerinde MPO konnektörleri, on yıl önce imkansız görünen bant genişliğini-sessizce idare etme işini üstleniyor.
Bu Konektörleri Farklı Kılan Nedir?
MPO fiber konektörü standart çift yönlü LC veya SC konektörünüz gibi değildir. Aynı anda bir veya iki fiberle uğraşmak yerine, tek bir halka halinde paketlenmiş 8, 12, 16 ve hatta 24 fiberden oluşan dizilere bakıyorsunuz. Bazı özel uygulamalar bunu daha da ileri götürüyor; tek bir konnektör gövdesinde 32, 48, bazen 72 fiber. Orijinal tasarım, birden fazla fiberin doğrusal bir dizide hizalanmasının üretim açısından anlamlı olduğu şerit kablo uygulamalarından geldi.

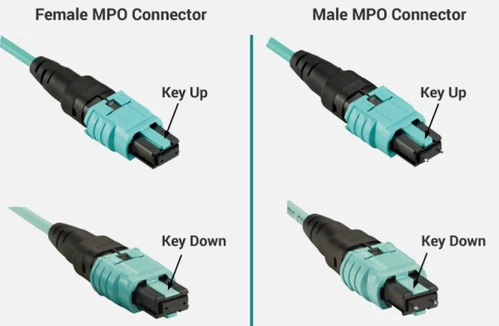

İşin ilginçleştiği yer burası: herMPO Konektörüerkek veya dişi konfigürasyonda gelir. Erkek versiyonlarda küçük hizalama pimleri dışarı çıkarken, dişi konnektörlerde bunları alacak delikler bulunur. Bu rastgele bir durum değildir-tüm ekipman bağlantı noktalarının erkek konektörler kullanması, anahtarlarınıza veya sunucularınıza bağlanan herhangi bir kablonun bu uçlarda dişi konektörlere ihtiyaç duyması anlamına gelir. Kurulum sırasında bunu bozarsanız, sinir bozucu bir öğleden sonra yeniden kablolamayla karşı karşıya kalırsınız.
Konektörlerde ayrıca bir anahtar (bir tarafta küçük bir çıkıntı) ve beyaz bir nokta işareti bulunur. O beyaz nokta mı? Bu, fiberin birinci konumunu gösterir ve karmaşık bir ana hat sisteminde uygun polariteyi korumaya çalıştığınızda konumu düşündüğünüzden daha önemlidir.
Gerçek Karmaşıklığın Yaşadığı Yer
Çoğu kişi MPO teknolojisinin zor kısmının sadece lif sayısı olduğunu varsayar. Ancak bu sistemleri gerçekten konuşlandıran herhangi biriyle konuşun, onlar size kutupluluk şemaları hakkında bilgi vereceklerdir. Sektör,-yaratıcı bir şekilde A, B ve C olarak adlandırılan-üç yöntem üzerinde karar kıldı ve her biri iletim-alma-eşlemesini farklı şekilde ele alıyor.
Yöntem A, doğrudan-ana hat kablolarını kullanır, ancak sorun şu: anahtar bir uçtan yukarıya, diğer uçtan aşağıya doğru gidiyor. Fiber 1, fiber 1 olarak kalır; bu, bir yerde iletim ve alımı çevirmeniz gerektiğini ve bunun bir yama kablosunda gerçekleştiğini anlayana kadar kulağa basit gelir. Yöntem B, tuşların her iki uçta da aynı yönü göstermesini sağlar ancak fiber konumlarını dahili olarak çevirir-. konum 1, konum 12 olur, konum 2, 11 olur ve bu böyle devam eder. Yöntem C, kablonun içindeki çiftleri değiştirerek her iki yolu da kullanmaya çalışır, ancak paralel optik uygulamalarla pek iyi çalışmadığı için gözden düştü.
Paralel optik parçası, MPO konnektörlerinin gerçekten parladığı yerdir. 40 ve 100 Gig uygulamalar geldiğinde, trafiği aynı anda birden fazla şeride bölmenin bir yoluna ihtiyaç duydular. 40GBASE-SR4 çalıştıran 8-fiber MPO, her biri 10 Gbps hızında iletim yapmak için dört fiber ve almak için dört fiber kullanır; bu da size 40 Gig toplamını sağlar. Artık, şerit başına 100 Gbps hızında sekiz şerit iletim ve sekiz şerit alma ile 16 fiber konektör kullanan 800 Gig dağıtımını görüyoruz. Bazı yeni kodlama şemaları şerit başına 200 Gbps'yi zorlayabilir, bu da aynı 16 fiber konektörle 1,6 Terabit'e ulaşılabileceği anlamına gelir. Konektör arayüzünün kendisi artık darboğaz değil; hız sınırlarını belirleyen optik ve kodlama teknolojisidir.
Kimsenin Yeterince Konuşmadığı Yoğunluk Sorunu
Standart 16-fiber MPO konnektörleri yer kaplar. Raf gayrimenkulünün gerçek paraya mal olduğu hiper ölçekli ortamlarda bu bir sorun haline geldi. Bu nedenle üreticiler, Senko'dan-SN-MT ve US Conec'ten MMC-16'nın çok küçük form faktörlü (VSFF) sürümlerini geliştirdiler. Boyut farkı biraz saçma: Bu VSFF konektörlerinden 216'sını, 80 geleneksel 16 fiber MPO'yu tutan aynı alana sığdırabilirsiniz. Bu marjinal bir gelişme değil. 800 Gig'i zorlayan veya 1,6 T'yi planlayan yüksek performanslı bilgi işlem kümeleri için bu yoğunluk avantajı, doğrudan raf başına daha fazla kullanılabilir bağlantı noktası anlamına gelir.
Temizlik Neden Düşündüğünüzden Daha Önemli?
Her fiber uzmanı size konnektörleri birleştirmeden önce temizlemenizi ve incelemenizi söyleyecektir. Ancak MPO konnektörleri söz konusu olduğunda bu tavsiye iyi bir uygulamadan ziyade kritik hale gelir. Sorun yüzey alanıdır. 12-fiberli bir MPO'nun on iki uç yüzü vardır ve bunların hepsinin bozulmamış olması gerekir. Bir fiberin üzerine bir parçacık yerleştirdiğinizde evet, fiberin performansı düşer. Ancak bir MPO'da, kirletici maddeler temizleme işleminin kendisi sırasında göç edebilir; döküntüleri üçüncü fiberden yedinci fibere veya herhangi bir şeye itersiniz.
Dizinizde ne kadar çok lif varsa, yüksük boyunca tutarlı lif yüksekliğini korumak o kadar zorlaşır. Küçük farklılıklar bile bazı fiberlerin iyi temas ettiği, bazılarının ise yapmadığı anlamına gelir, bu da ekleme kaybı sayınızı azaltır. IEC 61300-3-35 standardının mevcut olmasının nedeni budur; çizik ve kusur sayımlarına dayalı olarak size uç yüzün her bölgesi (çekirdek, kaplama, yapıştırıcı, temas alanı) için objektif başarılı/başarısız kriterleri sunar. Artık mikroskoba bakıp bu işaretin kabul edilebilir olup olmadığını tahmin etmeye gerek yok.
Test araçları da bu duruma ayak uydurdu. Fluke FI-3000 gibi bir cihaz, denetimi IEC 61300-3-35 gerekliliklerine göre otomatikleştirir ve tahmine gerek kalmadan başarılı/başarısız sonucu verir. Bunu amaca yönelik MPO temizleme kitleriyle eşleştirdiğinizde, fiberleri birer birer temizlemeye çalışan kaset adaptörleriyle boğuşmazsınız.
Gerçekten Önemli Olan Standartlar
IEC 61754-7 ve TIA-604-5 (FOCIS 5), mekanik yönleri (pim boyutları, kılavuz deliği boyutu, A satıcısının konektörünün B satıcısının adaptörüyle çalışmasını sağlayan tüm birlikte çalışabilirlik gereksinimleri) kapsar. Ancak gerçek performans, IEC PAS 61755-3-31'in ele aldığı uç yüz geometrisine bağlıdır. Cila açısı, fiber çıkıntı yüksekliği ve bitişik fiberler arasındaki yükseklik farkından bahsediyoruz. Bu parametreler spesifikasyonların dışına çıkarsa, bunu ekleme ve geri dönüş kaybı ölçümlerinizde hemen göreceksiniz.
US Conec'in MTP konektöründen sıklıkla ayrı olarak bahsedilir, ancak bu yalnızca onların daha sıkı toleranslar için tasarlanmış markalı MPO tasarımıdır. Premium olarak pazarlanan MPO standartlarıyla teknik olarak uyumludur. Çoğu kişi bu noktada "MPO" ve "MTP"yi birbirinin yerine kullanır.
Dağıtım Gerçekleri
Omurga uygulamalarında MPO gövdeleri açıkça anlamlıdır. Katlar arasında on iki ayrı çift yönlü kablo yerine 24-fiber MPO hattı çalıştırırsanız yol alanından ve kurulum süresinden tasarruf edersiniz. Bu ana hat kabloları genellikle MPO-LC kasetlerine veya hibrit kabloların ekipman bağlantı noktaları için standart çift yönlü bağlantılara çıktığı bağlantı panellerinde sonlanır. İyi ölçeklenen bir merkez-bağlantı birimi modelidir.
Ara kablolar başka bir kullanım durumu sunar: 8-fiber MPO arayüzüne sahip bir 100 Gig anahtar bağlantı noktası, tek bir ara düzeneği aracılığıyla dört ayrı 25 Gig sunucuyu besleyebilir. Bağlantı noktası kullanımı artarken bağlantı başına maliyet azalır. Bunlar artık egzotik konfigürasyonlar değil; makul ölçüde modern herhangi bir tesiste standart uygulamadır.
Karşılaşacağınız Zorlukları Test Etme
Basit gibi görünen ama basit olmayan bir şey var: MPO bağlantısını geleneksel bir çift yönlü test cihazıyla test etmek. Her iki uçta MPO-ila-LC çıkış kablolarına ihtiyacınız olacak, ardından her fiber çiftini ayrı ayrı test edeceksiniz. 12-fiberli bir MPO için bu altı ayrı testtir. Ayrıca bu referans kablolarını tekrar tekrar takıp çıkarıyorsunuz, bu da bir şeyi kirletme veya bağlantıyı bozma olasılığının daha yüksek olduğu anlamına geliyor. Tüm süreç hataya- yatkındır ve zaman alıcıdır.
IEC TR 61282-15 artık test uzmanlarının bu sistemleri sertifikalandırırken yerel MPO arayüzlerine sahip olmasını gerektiriyor. MultiFiber Pro gibi araçlar, bir MPO'daki tüm fiberleri aynı anda tarayabilir; on iki fiber, bir çift yönlü çifti test ettiğiniz hızda test edilir. 100 Gig ve daha yüksek uygulamalar için kayıp bütçelerinin ne kadar sıkı olduğu göz önüne alındığında, test doğruluğu önemlidir. Yalnızca sürekliliği kontrol etmiyorsunuz; ekleme kaybı bütçenizin onda birkaç dB'nin yakınında olduğunuzu bilmeniz gerekir.
Aslında Sırada Ne Var?
Teknoloji yerinde durmuyor. Halihazırda ticari 800 Gig optikleri görüyoruz ve 1.6T de yolda. MPO bağlayıcı biçimi bunu halleder-şerit hızları ve kodlama sürekli ilerlemektedir. Bazı laboratuvar ortamları daha yüksek fiber sayılarını ve yeni yüksük tasarımlarını test ediyor, ancak üretim ağları için 8-fiber ve 16 fiber MPO yapılandırmaları mevcut ve yakın gelecekteki optik standartlarıyla uyumlu olduğundan hakimdir.
VSFF konnektörleri, 800 Gig daha yaygın hale geldikçe ilgi kazanacak gibi görünüyor. Yoğunluk baskıları ortadan kalkmıyor. Aksine, daha fazla bilgi işlemin merkezi tesislere taşınmasıyla yoğunlaşıyorlar.
Değişmeyen şey: Polariteyi doğru tutma, her şeyi temiz tutma ve doğru şekilde test etme ihtiyacı. Hızlar artsa ve lif sayıları artsa bile temel ilkeler hala geçerlidir. MPO altyapısını dağıtan herkesin bu temel bilgilerin isteğe bağlı olmadığını anlaması gerekir-bunlar, çalışan bir sistem ile sahip olduğunuzu düşündüğünüz performans boşluğuna mal olan bir sistem arasındaki farktır.
