MTP fiber optik kablo, sekiz fiberin şerit başına 10 Gbps hızında aktif olarak veri ilettiği 12 fiber konnektörlü 40GBASE-SR4 standardını kullanarak 40G iletimini gerçekleştirebilir. Bu tür kablo, uyumlu QSFP+ alıcı-vericilerle eşleştirildiğinde çok modlu OM3 fiber üzerinden 100 metreye kadar ve OM4 fiber üzerinden 150 metreye kadar 40G bağlantıları destekler.
MTP Kablolarıyla 40G İletim Mimarisini Anlamak
Mtp fiber optik kablo üzerinden 40G iletimi, geleneksel seri iletim yerine paralel optik teknolojisine dayanır. Bu yaklaşım, 40 Gbps veri hızını her biri 10 Gbps hızında çalışan birden fazla kanala böler.
40GBASE-SR4 bağlantısı dört iletim hattı ve dört alım hattı kullanır ve 12 fiberli MTP konektöründe toplam sekiz aktif fiber gerektirir. Standart 12 fiberli bir pakette kalan dört fiberMTP kablosukullanılmadan kalır ancak kablo konfigürasyonuna bağlı olarak yedeklilik veya maliyet tasarrufu sağlayabilir.
Bu paralel mimari birçok avantaj sağlar. 850nm VCSEL'lerin (dikey-boşluk yüzeyi-yayan lazerler) kullanımı, tek-kanallı 40G çözümleriyle karşılaştırıldığında maliyetleri makul tutar. Standartlaştırılmış yaklaşım, farklı üreticilerin ekipmanları arasında birlikte çalışabilirliği sağlar. En önemlisi, aynı kablo altyapısı hem yerel 40G bağlantıları hem de 4×10G ara yapılandırmalarını destekleyerek dağıtım esnekliği sağlıyor.
40G Ağları için MTP Fiber Optik Kablo Özellikleri
Mtp fiber optik kablonun fiziksel özellikleri, 40G performans yeteneklerini doğrudan etkiler. Bu özellikleri anlamak, ağ tasarımcılarının dağıtımları için uygun kabloları seçmelerine yardımcı olur.
Fiber Sayısı ve Konektör Yapılandırması
MTP-12 bağlayıcı, 40G uygulamaları için standardı temsil eder. Bu konektörler, tek bir kompakt arayüz içerisinde 12 ayrı fiber teli barındırır, ancak 40GBASE-SR4 uygulamalarında yalnızca sekiz fiber aktif trafiği taşır.
Konektör cinsiyeti uygun bağlantıda çok önemli bir rol oynar. Dişi MTP konektörlerinde hizalama pimleri bulunmazken, erkek konektörlerde çiftleşme sırasında hassas fiber hizalaması sağlayan iki kılavuz pimi bulunur. Doğrudan alıcı-vericiden-alıcıya-alıcı-vericiye 40G bağlantıları için, her iki ucunda dişi konnektör bulunan B Tipi polarite kabloları standarttır.
MTP-8 kabloları, maliyetleri ve ekleme kaybını azaltmak için kullanılmayan telleri ortadan kaldıran, tam olarak sekiz fiber kullanan alternatif bir konfigürasyon sunar. Ancak MTP-12 formatı, daha geniş uyumluluğu ve standardizasyonu nedeniyle hakimdir.
Çok Modlu Fiber Performansı: OM3 ve OM4
OM3 ve OM4 çok modlu fiber arasındaki seçim, erişim ve performans marjlarını önemli ölçüde etkiler.
OM3 fiber, 850 nm dalga boyunda 2000 MHz·km modal bant genişliği sağlar. Bu bant genişliği, standart 40GBASE-SR4 alıcı-vericilerle 100 metreye kadar 40G iletim mesafelerini destekler. Genişletilmiş erişim alıcı-vericileri, 40G uygulamaları için OM3'ü 300 metreye kadar zorlayabilir; ancak bu, daha yüksek kalitede bileşenler ve dikkatli bir kayıp bütçelemesi gerektirir.
OM4 fiber, 4700 MHz·km modal bant genişliğiyle üstün performans sunar. Bu gelişmiş spesifikasyon, 40G erişimini standart alıcı-vericilerle 150 metreye, 40G-CSR4 gibi genişletilmiş-erişim çeşitleriyle ise 400 metreye kadar genişletir. OM4'ün daha düşük zayıflaması (OM3 için 3,0 dB/km'ye karşılık 3,0 dB/km), özellikle birden fazla bağlantı noktasına sahip kurulumlarda değerli olan ilave kayıp bütçe marjı sağlar.
Her iki fiber türü de 50/125 mikron çekirdek/kaplama boyutlarını kullanır ve 850nm VCSEL'lerle çalışır. OM4'ün maliyeti çoğu kablo düzeneğinde OM3'ten yaklaşık %10-20% daha fazladır, ancak bu prim genellikle daha uzun erişim veya geleceğe hazırlık gerektiren kurulumlar için değerlidir.
Ekleme Kaybı Gereksinimleri
IEEE 40GBASE-SR4 standardı, mtp fiber optik kablo düzeneklerinin karşılaması gereken kesin kayıp bütçelerini belirtir.
100 metredeki OM3 fiber için kanal, konnektör kayıplarına ayrılan 1,5 dB'yi de içeren maksimum 1,9 dB'lik bir kayba izin verir. Bu sıkı bütçe, iki bağlantı noktasına sahip tipik bir bağlantı için her bağlantı noktasının 0,75 dB'den fazla kayıp oluşturmaması gerektiği anlamına gelir.
150 metredeki OM4 fiber, konektörlere ayrılan 1,0 dB ile toplam 1,5 dB kanal kaybına izin verir. Bu daha dar konnektör bütçesi (bağlantı başına 0,5 dB), üstün uç yüz geometrisine ve cila kalitesine sahip-daha yüksek kalitede MTP konnektörleri gerektirir.
Yüksek{0}kaliteli MTP kabloları, eşleşen çift başına 0,35 dB'nin altında konnektör ekleme kaybına ulaşırken, premium düzenekler 0,25 dB veya daha azına ulaşır. Bu düşük-kayıplı bileşenler, bağlantı kenar boşluklarını korurken ek bağlantı noktalarıyla daha karmaşık ağ mimarilerine olanak tanır.
40G Uygulamaları için MTP Fiber Optik Kablo Polaritesi
Doğru polarite yönetimi, iletim sinyallerinin optik bağlantı üzerinden alma bağlantı noktalarına doğru şekilde ulaşmasını sağlar. TIA-568 standardı üç polarite yöntemini tanımlar ancak Tip B, 40G dağıtımlarına hakimdir.
B Tipi Polarite: 40G Standardı
B Tipi MTP kablolar, her iki uçta da anahtarlı konnektörler kullanır ve kablo uzunluğu boyunca fiber konumunun tersine çevrilmesini sağlar. Bir uçtaki konum 1 karşı uçtaki konum 12'ye bağlanır, konum 2, konum 11'e bağlanır ve bu şekilde devam eder.
Bu ters düzenleme, 40G QSFP+ alıcı-verici pin çıkışlarıyla mükemmel uyum sağlar. Alıcı-vericinin iletim şeritleri 1-4 konumlarını işgal ederken, alma şeritleri 9-12 konumlarını kullanır. İki alıcı-verici bir B Tipi kablo aracılığıyla bağlandığında, her iletim hattı karşı uçtaki karşılık gelen alma hattıyla düzgün şekilde hizalanır.
Her iki uçtaki-yukarı yön, kurulum yapanların kablo polaritesini test etmeden görsel olarak tanımlamasına olanak tanır. Bu, kurulumu basitleştirir ve bağlantı kurulmasını engelleyecek yanlış bağlantı riskini azaltır.
Alternatif Polarite Yöntemleri
A Tipi polarite, bir uçta anahtarı-yukarı, diğer uçta anahtarı-aşağıyı kullanarak düz-fiber eşlemesini korur. Belirli kaset-tabanlı mimariler için uygun olsa da Tip A, bağlantının her iki ucunda farklı bağlantı kabloları gerektirir ve bu da 40G uygulamaları için envanter yönetimini karmaşık hale getirir.
C tipi polarite, tüm konumları tersine çevirmek yerine bitişik fiber çiftlerini çevirir. Bu çift-döndürülmüş yapılandırma, eski çift yönlü uygulamalarda iyi çalıştı ancak 40G paralel optiklerle uyumsuz olduğu kanıtlandı. IEEE 40GBASE-SR4 spesifikasyonu, iletim için dört ardışık fiber ve alım için dört ardışık fiber gerektirir; Tip C'nin çift-dönüşü bunu bozar.
Çoğu veri merkezi, tüm MTP ana kabloları ve bağlantı düzenekleri için B Tipi polariteyi standartlaştırır. Bu tek-kutup yaklaşımı karışıklığı azaltır, eğitimi basitleştirir ve altyapı genelinde tutarlı dağıtımlar sağlar.
40G QSFP+ Alıcı-Verici Uyumluluğu
MTP fiber optik kablonun 40G performansına ulaşmak için uygun alıcı-vericilerle eşleşmesi gerekir. Alıcı-verici spesifikasyonlarını ve gereksinimlerini anlamak, doğru sistem tasarımını sağlar.
40GBASE-SR4 Alıcı-Vericileri
40GBASE-SR4 alıcı-verici, en yaygın 40G çok modlu çözümü temsil eder. Bu QSFP+ modülleri, genellikle dişi MTP kabloları gerektiren erkek konektörlere sahip bir MTP arayüzüne sahiptir.
Her alıcı-verici, 40 Gbps veri akışını dört paralel 10 Gbps kanala böler. Dört VCSEL vericisi 850 nm dalga boyunda çalışır ve ilgili PIN fotodiyot alıcıları dönüş yolunu yönetir. Bu paralel mimari, 40G işlem hacmi sağlarken bileşen maliyetlerini makul tutar.
Standart 40GBASE-SR4 modülleri, OM3 fiberde 100 metreyi ve OM4'te 150 metreyi destekler. Güç tüketimi tipik olarak modül başına 1,5 ila 3,5 watt arasında değişirken, daha yeni tasarımlar daha düşük güç tüketimine yöneliyor.
Genişletilmiş-Erişim Varyantları
Genişletilmiş-erişimli 40G alıcı-vericileri, daha büyük veri merkezleri ve kampüs ağları için dağıtım esnekliğini genişletir.
40G-CSR4 alıcı-verici, 4×10G çıkış uygulamaları için tam IEEE 10GBASE-SR geriye dönük uyumluluğunu korurken, erişimi OM3'te 300 metreye ve OM4'te 400 metreye kadar genişletir. Bu modüller, daha uzun mesafe elde etmek için daha hassas alıcılar ve{12}}daha yüksek güçlü vericiler kullanır.
40G-eSR4 spesifikasyonu daha da ileri giderek OM3'te 400 metreye ve OM4'te 550 metreye kadar destek sağlar. Bununla birlikte, eSR4 bir IEEE standardı yerine tescilli bir spesifikasyon olarak kalmaya devam etmektedir, dolayısıyla satıcılar arasındaki birlikte çalışabilirlik dikkatli bir doğrulama gerektirir.
40G-PLR4 ve 40G-LR4 gibi tek-modlu varyantlar çok daha uzun mesafeleri destekler ancak çok modlu düzenekler yerine tek-modlu OS2 MTP kabloları gerektirir. Bu modüller, çok modlu seçeneklerden önemli ölçüde daha pahalıdır.
Koparma Yeteneği
Birçok 40G QSFP+ alıcı-verici, tek 40G bağlantı noktasının dört bağımsız 10G kanalına bölündüğü 4×10G ara modunu destekler. Bu yetenek, geçiş stratejilerine ve esnek bağlantı seçeneklerine olanak tanır.
40GBASE-SR4 alıcı-verici, bir MTP-LC ara kablosu kullanarak dört ayrı 10GBASE-SR SFP+ alıcı-vericiye bağlanabilir. Dört fiber çiftinin her biri, 10 Gbps çift yönlü trafiği farklı bir uç noktaya taşır.
40G modüllerinin tümü koparma işlevini desteklemez. 40G-SR4-S tanımı, yalnızca yerel 40G bağlantıları için optimize edilmiş, 4×10G özelliği olmayan bir alıcı-vericiyi belirtir. Ara seçenekleri gerektiren dağıtımları planlarken seçilen alıcı-vericilerin bu modu desteklediğini doğrulayın.
MTP Fiber Optik Kablo için Pratik Dağıtım Senaryoları
Gerçek-dünya uygulamaları, mtp fiber optik kablonun 40G ağ mimarilerine nasıl entegre edildiğini göstermektedir. Bu yaygın senaryoları anlamak, etkili dağıtımların planlanmasına yardımcı olur.
Bağlantıları Değiştirmek-'e-Doğrudan Geçiş
En basit 40G dağıtımı, iki anahtarı doğrudan dişi-dişiden-dişiye B Tipi MTP ana kablo kullanarak bağlar. Bu yapılandırma minimum düzeyde bileşen gerektirir: yalnızca kablo ve iki adet 40GBASE-SR4 QSFP+ alıcı-verici.
Kablo, veri merkezinin aynı sırasında veya farklı alanlarında bulunabilecek ekipman rafları arasında uzanır. Mesafe sınırlamaları fiber türüne bağlıdır: standart alıcı-vericiler kullanıldığında OM3 için 100 metre veya OM4 için 150 metre.
Bu doğrudan bağlantı yaklaşımı, her bir yaprak anahtarının birden fazla omurga anahtarına bağlandığı omurga{0}yaprak mimarileri için iyi çalışır. MTP kablolarının yüksek fiber sayısı yoğunluğu, bu yüksek-bağlantı noktası-sayımı senaryolarında kablolamayı yönetmeye yardımcı olur.
Patch Panellerle Yapısal Kablolama
Kurumsal veri merkezleri genellikle MTP patch paneller ve kasetler kullanan yapısal kablolama yaklaşımlarını tercih etmektedir. Bu mimari, organize kablo yönetimini korurken taşıma, ekleme ve değişiklikler için esneklik sağlar.
MTP ana kablolar, farklı konumlardaki patch paneller arasında kalıcı omurgayı oluşturur. Bu-önceden sonlandırılmış düzenekler, tesis düzenine bağlı olarak yatay kablo kanallarını, dikey yükselticileri veya-binalar arası bağlantıları kapsayabilir.
Her yama panelinde, MTP kasetleri, MTP omurgası ile ayrı LC dubleks bağlantı noktaları arasında dönüşüm yapar. Teknisyenler, kaset ve ekipman bağlantı noktaları arasında standart LC-LC çift yönlü bağlantı kablolarını kullanarak son bağlantıları yapar.
Bu modüler yaklaşım, kalıcı altyapıyı aktif ekipman bağlantılarından ayırır. Taşıma işlemleri, uzun MTP devrelerini yeniden çalıştırmak yerine-yalnızca kısa bağlantı kablolarının değiştirilmesini gerektirir.
40G--10G Ara Yapılandırmaları

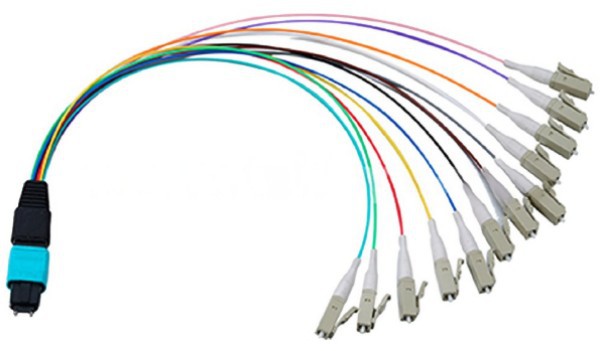

Çıkış senaryoları, tek bir 40G bağlantı noktasını MTP-LC'ye-kablo demeti kablolarını kullanarak dört ayrı 10G bağlantı noktasına bağlar. Bu topoloji, ağ geçişleri sırasında veya 40G ile 10G ekipmanlarının karıştırıldığı ortamlarda sıklıkla ortaya çıkar.
Bir adet 40G anahtar bağlantı noktası, bir MTP-ila-4×LC dişi ara kabloya bağlanır. MTP ucu 40GBASE-SR4 alıcı-vericisine takılırken, dört LC duplex konektörü ayrı ekipmandaki ayrı 10GBASE-SR alıcı-vericilerle eşleşir.
Dört 10G bağlantısının her biri bağımsız olarak çalışır ve potansiyel olarak farklı anahtarlara, sunuculara veya depolama sistemlerine bağlanır. Bu esneklik, kuruluşların 10G uç bağlantılarını korurken çekirdek anahtarları 40G'ye yükselttiği artımlı 40G dağıtım stratejilerine olanak tanır.
Çıkış kablosunun doğru Tx--Rx eşlemesini sağlamak için uygun polariteyi koruması gerekir. B Tipi MTP-ile-LC ara kabloları, gerekli fiber geçişlerini sağlayan dahili koparma yapısıyla bunu otomatik olarak gerçekleştirir.
MTP Fiber Optik Kablo İçin En İyi Kurulum Uygulamaları
Doğru kurulum teknikleri mtp fiber optik kablo performansını ve güvenilirliğini en üst düzeye çıkarır. Kanıtlanmış uygulamaları takip etmek, optik bağlantıları bozan yaygın sorunları önler.
Konektör Temizleme ve Muayene
MTP konektörünün uç{0}yüzlerinin her bağlantıdan önce temizlenmesi gerekir. Kirlenme-mikroskobik parçacıklar bile-önemli ekleme kaybına ve potansiyel geri-yansıma sorunlarına neden olur.
MTP konektörleri için özel olarak tasarlanmış, tüy bırakmayan{0} temizleme çubukları veya kasetleri kullanın. Temizleme işlemi, parçacıkları fiber çekirdeklerinden ve çevredeki yüksük yüzeylerinden uzaklaştıran bir itme-ve{-bükme hareketi kullanarak 12 fiber uç-yüzünün tamamını aynı anda ele almalıdır.
Temizledikten sonra, uygun MTP adaptörleriyle birlikte bir fiber mikroskop kullanarak konektörleri inceleyin. Tüm fiber çekirdekleri temiz ve çizik, çukur veya kirlenmeden arınmış görünmelidir. Herhangi bir kusur, ek temizlik veya ciddi durumlarda konnektörün değiştirilmesini gerektirir.
Bu temizlik ve denetim disiplini, sıkı kayıp bütçeleri nedeniyle 40G uygulamaları için daha da kritik hale geliyor. 0,5 dB kayıp ekleyen kirli bir bağlantı 10G için işe yarayabilir ancak 40G bağlantısını kabul edilebilir sınırların ötesine itebilir.
Büküm Yarıçapı Yönetimi
MTP kabloları, kurulum sırasında uyulması gereken minimum bükülme yarıçaplarını belirtmiştir. Bu sınırların aşılması, mikro bükülme kayıplarına neden olur ve kalıcı elyaf hasarına neden olabilir.
Çoğu MTP kablosu, yüksüz durumda 7,5 mm'lik bir minimum bükülme yarıçapı ve maksimum nominal gerilim altında 15 mm'lik bir bükülme yarıçapı belirtir. Kurulum sırasında, mümkün olduğunca daha büyük bükülme yarıçaplarını koruyun; 30 mm veya daha fazlası, rahat güvenlik marjları sağlar.
Yarıçap-kontrollü yollar ve bağlantı paneli düzenleyicileri gibi uygun kablo yönetimi aksesuarlarını kullanın. Bu ürünler kabloları uygun kıvrımlardan geçirirken keskin bükülmeleri veya aşırı gerilimi önler.
Taşıma sırasında MTP konektörlerine özellikle dikkat edin. Konektör gövdesi kablo kılıfının ötesine uzanarak bükülme gerilimine karşı hassas bir geçiş noktası oluşturur. Ağırlığın desteksiz kalmasına izin vermek yerine kabloları konektörlerin yakınında destekleyin.
Kablo Yönetimi ve Dokümantasyon
Yüksek{0}yoğunluklu MTP kurulumları, titiz kablo yönetimi ve dokümantasyon uygulamaları gerektirir. MTP konnektörlerinin kompakt yapısı, yüksek bağlantı noktası sayımlarına olanak sağlar ancak uygun şekilde organize edilmezse karışıklık yaratabilir.
Her MTP kablosunu, kablo kimliği, kaynak konumu, hedef konumu, fiber sayısı ve polarite türü dahil olmak üzere net bir tanımlamayla etiketleyin. Kablonun kullanım ömrü boyunca okunabilirliğini koruyan dayanıklı etiketler kullanın.
Renk-kodlu botlar veya ceketler kullanarak MTP kablolarını yama panellerinde düzenleyin. Birçok kuruluş, farklı fiber türlerine (OM3/OM4 için su, tek-mod OS2 için sarı) veya farklı polarite türlerine belirli renkler atar.
Kablo yollarını, bağlantı noktalarını ve test sonuçlarını gösteren ayrıntılı belgeleri koruyun. Kurulum sırasında her bağlantı için ekleme kaybı ölçümlerini kaydederek gelecekteki sorun giderme işlemleri için temel veriler sağlayın.
40G MTP Bağlantılarının Test Edilmesi ve Doğrulanması
Uygun testler, kurulu mtp fiber optik kablonun 40G uygulamalarına yönelik performans gereksinimlerini karşıladığını doğrular. Kapsamlı testler, ekipmanın devreye alınmasından önce sorunları tespit eder.
Ekleme Kaybı Testi
Yoldaki tüm MTP bağlantıları, bağlantı panelleri ve kasetler dahil olmak üzere, alıcı-verici bağlantı noktasından alıcı-verici bağlantı noktasına kadar tüm optik kanaldaki ekleme kaybını ölçün.
40G alıcı-vericilerin kullandığı VCSEL dalga boyuna uygun, 850 nm dalga boyunda çalışan kalibre edilmiş bir ışık kaynağı ve güç ölçer kullanın. Belirli fiber çifti sorunlarını belirlemek için sekiz aktif fiberin her birini ayrı ayrı ölçün.
Ölçülen kaybı IEEE spesifikasyonuyla karşılaştırın: 100 metrede OM3 için maksimum 1,9 dB veya 150 metrede OM4 için maksimum 1,5 dB. Bu sınırları aşan herhangi bir kanalın dağıtımdan önce araştırılması ve iyileştirilmesi gerekir.
Bireysel MTP bağlantıları, standart-sınıf konektörler için 0,5 dB'den az ekleme kaybına veya yüksek-performanslı montajlar için 0,35 dB'den az katkıda bulunmalıdır. Daha yüksek kayıplar kirlenmeyi, hasarı veya kötü konnektör kalitesini gösterir.
Polarite Doğrulaması
İletim liflerinin, lifleri uygun şekilde alacak şekilde eşleştiğini doğrulayarak polaritenin doğru olduğunu doğrulayın. Bu test, ekipman kurulumundan sonra sinir bozucu sorun giderme oturumlarını önler.
Basit bir polarite testi, bir uçta fiber konumu 1'e enjekte edilen görsel bir hata bulucu veya LED kaynağı kullanır. B Tipi kablolar için karşı uçta hangi konumun yandığını kontrol edin-, fiber 1, konum 12 ile eşleşmelidir.
Kapsamlı polarite testi, on iki fiberin tümünü sırayla kontrol ederek tam haritalamayı doğrular. Bu kapsamlı yaklaşım, üretim hatalarını veya yanlış kablo seçimini tespit eder.
Bazı özel test ekipmanları, MTP düzenekleri için otomatik polarite doğrulaması sağlar, tüm fiberleri aynı anda test eder ve ortaya çıkan konum haritasını görüntüler.
Aktif Ekipmanla Bağlantı Doğrulaması
Son doğrulama, gerçek 40G QSFP+ alıcı-vericilerin bağlanmasını ve bağlantı kurulumunun doğrulanmasını içerir. Bu gerçek-dünya testi, tüm sistemin doğru şekilde çalıştığını doğrular.
Alıcı-vericileri optik yolun her iki ucuna kurun ve bağlantıların başarıyla kurulduğunu doğrulayın. Çoğu anahtar, LED'ler veya komut-satırı arayüzü çıkışları aracılığıyla bağlantı noktası durumu göstergesi sağlar.
Bağlantı performansını birkaç saat veya gün boyunca izleyin, CRC hataları veya bağlantı kopmaları gibi aralıklı sorunları izleyin. Tutarlı bir şekilde temiz performans, sistemin düzgün kurulduğunu gösterir.
Birçok 40G alıcı-verici, iletilen ve alınan optik güç seviyelerini raporlayan dijital teşhis izlemeyi (DDM) destekler. Yeterli güç marjlarının mevcut olduğunu doğrulamak için bu değerleri alıcı-verici spesifikasyonlarıyla karşılaştırın.
40G MTP Bağlantı Sorunlarını Giderme
Dikkatli kurulumda bile zaman zaman bağlantı sorunları ortaya çıkar. Sistematik sorun giderme, sorunları hızlı bir şekilde tanımlar ve çözer.
Bağlantı Kurulmuyor
40G bağlantısı kurulamadığında, ekipman arızasını varsaymadan önce temel kontrollerle başlayın.
Öncelikle alıcı-verici uyumluluğunu doğrulayın-her iki modül de aynı arayüz türünü (40GBASE-SR4) desteklemeli ve uyumlu dalga boylarında çalışmalıdır. Alıcı-vericilerin bağlantı noktalarına düzgün şekilde yerleştirildiğini ve koruyucu toz kapaklarının çıkarıldığını kontrol edin.
MTP konnektörlerini görünür hasar veya kirlenme açısından inceleyin. Her iki konektörü de iyice temizleyin ve-bağlantıyı yeniden deneyin. Şaşırtıcı bir şekilde sıklıkla bu basit adım sorunu çözer.
Kablo polaritesinin uygulama gereksinimlerine uygun olduğunu doğrulayın. Tip B'nin gerekli olduğu yere A Tipi bir kablonun bağlanması, uygun Tx--Rx- eşlemesini önleyerek bağlantı kurulmasını durdurur.
Alıcı-vericiler DDM'yi destekliyorsa optik güç seviyelerini ölçün. Alınan güç, alıcı-verici spesifikasyonlarına uygun olmalıdır. Anormal derecede düşük alınan güç, araştırma gerektiren aşırı yol kaybına işaret eder.
Yüksek Hata Oranları veya Bağlantı Çırpma
Yüksek hata oranları veya aralıklı arızalar oluşturan ancak bunları gösteren bağlantılar, farklı sorun giderme yaklaşımları gerektirir.
Yol boyunca ekleme kaybını kontrol edin-Belirtim sınırına yakın veya bu sınırı aşan değerler, tutarsız çalışan marjinal bağlantılar oluşturur. Toplam kayıp kabul edilebilir görünse bile, alışılmadık derecede yüksek kayıpları tespit etmek için ayrı ayrı bağlantı noktalarını inceleyin.
Aşırı sıcaklıklar 40G performansını etkiler. Ekipman odalarının alıcı-verici özellikleri dahilinde sabit sıcaklıkları koruduğundan emin olun. Çevresel sınırlara yakın bazı kurulumlarda sıcaklık dalgalanmaları sırasında bağlantı sorunları yaşanır.
Hiçbir fiber çiftinin değiştirilmediğini veya çaprazlanmadığını doğrulayın. Yanlış polarite ilk bağlantı kurulmasını engellerken, kısmi fiber haritalama hataları tutarsız davranışlara neden olabilir.
Kabloları fiziksel stres açısından inceleyin{0}; aşırı bükülme, sıkışma veya çekme, fiberlere zarar verir ve performansı düşürür. Fiziksel hasar gösteren kabloları değiştirin.
Zaman İçinde Performans Düşüşü
Başlangıçta doğru çalışan ancak zamanla sorun çıkaran bağlantılar, çevresel veya bakım sorunlarına işaret eder.
Konektör kirliliği rutin kullanım ve çevreye maruz kalma nedeniyle birikir. Önleyici bakım olarak tüm MTP bağlantılarının periyodik temizliğini planlayın.
Yüksek-titreşimli ortamlardaki fiber kablolarda konektör gevşemesi veya mikro bükülme hasarı meydana gelebilir. Kabloları düzgün şekilde sabitleyin ve fiziksel hasar olup olmadığını inceleyin.
Optik yolu etkileyebilecek ağ değişikliklerini inceleyin. Ek bağlantılar, ekipman yükseltmeleri veya kabloların yeniden yönlendirilmesi, önceden kabul edilebilir kayıp bütçelerini spesifikasyon sınırlarının ötesine itebilir.
Yeni yama kabloları veya kaset değiştirmeleri de dahil olmak üzere, bağlantı yapılandırmasındaki değişiklikleri belgeleyin. Bozulma eğilimlerini belirlemek için mevcut ölçülen kaybı kurulum temel ölçümleriyle karşılaştırın.
MTP Fiber Optik Kabloyla Geleceğe Yönelik-Prova Sağlama Konuları
Bugün kaliteli mtp fiber optik kablo altyapısına yatırım yapmak, yarının daha yüksek hızlı teknolojilere sorunsuz geçişini sağlar.
100G Geçiş Yolu
40G'yi destekleyen aynı 8 fiber veya 12 fiber MTP altyapısı, 100G'ye doğrudan yükseltme yolu sağlar.
100GBASE-SR4 standardı, bir MTP-12 konektörü içindeki 40GBASE-SR4-sekiz aktif fiberlerle aynı fiziksel bağlantıyı kullanır. Temel fark modülasyon hızında yatıyor: 100G, şerit başına 10 Gbps yerine 25 Gbps kullanıyor.
Bu paralel evrim, kuruluşlar anahtarları ve alıcı-vericileri 100G'ye yükselttiğinde mevcut B Tipi MTP ana kabloların, bağlantı panellerinin ve kasetlerin çalışmaya devam etmesi anlamına gelir. Fiber kurulumunun kendisi herhangi bir değişiklik gerektirmez.
100G için mesafe spesifikasyonları 40G ile eşleşir: standart 100GBASE-SR4 alıcı-vericileri için OM3'te 100 metre ve OM4'te 150 metre. Genişletilmiş erişim çeşitleri OM3'te 200 metreyi ve OM4'te 300 metreyi destekler.
OM5 Fiber Seçeneği
Bazı kuruluşlar, özellikle gelecekteki kısa{1}}kısa dalga boyu bölmeli çoğullama (SWDM) uygulamaları için yeni kurulumlar için OM5 fiberi değerlendiriyor.
OM5, 5000 MHz·km bant genişliği sağlar ve 850 nm'den 953 nm'ye kadar dalga boylarını destekleyerek çok modlu fiberde birden fazla dalga boyu kanalına olanak tanır. Mevcut 40G ve 100G uygulamaları için OM5, OM4'e eşdeğer performans göstererek aynı mesafeleri ve özellikleri destekler.
SWDM yeteneği potansiyel olarak paralel optikler yerine dalga boyu çoğullamayı kullanarak tek-fiber-çift 40G veya 100G iletimi mümkün kılar. Ancak SWDM alıcı-vericisinin benimsenmesi sınırlı olmaya devam ediyor ve çoğu veri merkezi paralel optik yaklaşımlarını kullanmaya devam ediyor.
OM5 kabloları genellikle eşdeğer OM4 düzeneklerinden %10-15 daha pahalıdır. Bu prim, gelecekteki maksimum esnekliğe öncelik veren kuruluşlar için değerli olabilir, ancak OM4 çoğu kurulum için pragmatik seçim olmayı sürdürüyor.
Altyapı Tasarımında Dikkat Edilecek Hususlar
40G altyapısının büyüme kapasitesiyle tasarlanması, mtp fiber optik kablo kullanıldığında maliyetli yenilemeleri önler.
Gelecekteki bağlantı noktası yoğunluğu artışları için kablo yollarının ve bağlantı panellerinin boyutu. Tamamen doldurulmuş bir 40G kurulumu, kullanılabilir alanın %50-60'ını kullanabilir ve ağ gereksinimleri arttıkça ek devreler için yer bırakabilir.
Mevcut uygulamalar yalnızca 12 fiber bağlantı gerektirse bile MTP-24 ana kabloları omurga yollarına takın. Ek fiberler, minimum altyapı kesintisi ile daha yüksek fiber sayıları gerektiren teknolojilere gelecekte geçiş yapılmasına olanak sağlar.
Açık ürün yol haritalarına sahip üreticilerin patch panellerini ve kasetlerini seçin. Tek bir satıcının ekosisteminde standartlaştırma, bakımı basitleştirir ve teknolojiler geliştikçe bileşen uyumluluğunu sağlar.
Sıkça Sorulan Sorular
Bir MTP kablosundaki 12 fiberin tümü 40G trafik taşıyor mu?
Hayır, 40GBASE-SR4, standart bir MTP-12 kablosundaki on iki fiberden yalnızca sekizini kullanır. Dört fiber, şerit başına 10 Gbps hızında veri iletir ve dört fiber, toplam 40 Gbps çift yönlü verimle veri alır. Geriye kalan dört fiber pasif kalır ancak yedeklilik sağlayabilir veya özel 8 fiberli MTP düzeneklerinde maliyetleri azaltabilir.
40G bağlantıları için OM1 veya OM2 fiberi kullanabilir miyim?
Çok kısa mesafelerde teknik olarak mümkün olmasına rağmen, OM1 ve OM2 fiberleri IEEE 40GBASE-SR4 spesifikasyonunda önerilmez veya desteklenmez. Bu eski fiber türleri, 15-33 metrenin ötesinde güvenilir 40G iletimi için yeterli bant genişliğine sahip değildir. Performans gereksinimlerini karşılamak için tüm 40G dağıtımlarında OM3, OM4 veya OM5 lazerle optimize edilmiş çok modlu fiber kullanılmalıdır.
Yanlış MTP kablo polaritesini kullanırsam ne olur?
Yanlış polaritenin kullanılması, optik bağlantının kurulmasını engeller çünkü iletim fiberleri, alıcı bağlantı noktaları yerine iletim fiberlerine bağlanır. Alıcı-vericiler gelen herhangi bir optik sinyali görmez ve bağlantı kapalı kalır. Doğru Tx--Rx eşlemesini sağlamak amacıyla doğrudan 40G alıcı-vericiden{-alıcı-vericiye bağlantılar için daima B Tipi polarite mtp fiber optik kablo kullanın.
