SFP-1.25G-1310nm-20km-SM-LC-DDM
1,25 Gb/sn 1310nm Tek modlu SFP Alıcı-Verici
ÜRÜN ÖZELLİKLERİ
● 1,25 Gb/s'ye kadar veri bağlantıları
● FP lazer verici ve PIN fotoğraf dedektörü
● kadarKm 20 km9/125μm SMF'de
● Çalışırken takılabilir SFP ayak izi
● Dubleks LC/UPC tipi takılabilir optik arayüz
● Düşük güç kaybı
● Daha düşük EMI için metal muhafaza
● RoHS uyumlu ve kurşunsuz
● Tek +3.3V güç kaynağı
● SFF-8472 ile uyumlu
● Kasa çalışma sıcaklığı
Reklam:0 dereceden +70 dereceye kadar
Uzatılmış:-10 dereceden +80 dereceye kadar
Endüstriyel:-40 dereceden +85 dereceye kadar
UYGULAMALAR
● Anahtar Arayüzüne Geç
● Gigabit Ethernet
● Anahtarlamalı Arka Panel Uygulamaları
● Yönlendirici/Sunucu Arayüzü
● Diğer Optik Bağlantılar
ÜRÜN AÇIKLAMASI
SFP-1.25G-1310nm-20km-SM-LC-DDM Küçük Form Faktörü Takılabilir (SFP)alıcı-vericilerKüçük Form Faktörü Takılabilir Çoklu Kaynak Kullanımı Anlaşması (MSA) ile uyumludur. Alıcı-verici dört bölümden oluşur: LD sürücüsü,sınırlayıcı amplifikatörFP lazer ve PIN fotoğraf dedektörü. Modül veri bağlantısıKm 20 km9/125um tek modlu fiberde.
Sipariş bilgileri
|
Ürün parça numarası |
Veri Hızı (Mbps) |
Medya |
Dalgaboyu (nm) |
Bulaşma Mesafe (km) |
Sıcaklık Aralığı（Dava）（derece） |
|
|
SFP-1.25G-1310nm-20km-SM-LC-DDM |
1250 |
Tek modlu fiber |
1310 |
20 |
0~70 |
reklam |
|
SFP-1.25G-1310nm-20km-SM-LC-DDM |
1250 |
Tek modlu fiber |
1310 |
20 |
-10~80 |
uzatılmış |
|
SFP-1.25G-1310nm-20km-SM-LC-DDM |
1250 |
Tek modlu fiber |
1310 |
20 |
-40~85 |
endüstriyel |
I. Pin Açıklamaları
|
Sabitle |
Sembol |
İsim/Açıklama |
NOT |
|
1 |
VDoğu Avrupa Zaman Dilimi |
Verici Topraklaması (Alıcı Topraklaması ile Ortak) |
1 |
|
2 |
TARIZA |
Verici Arızası. |
|
|
3 |
TDİS |
Verici Devre Dışı Bırak. Lazer çıkışı yüksek veya açık durumda devre dışı bırakıldı. |
2 |
|
4 |
MOD_DEF(2) |
Modül Tanımı 2. Seri Kimlik için veri satırı. |
3 |
|
5 |
MOD_DEF(1) |
Modül Tanımı 1. Seri Kimlik için saat satırı. |
3 |
|
6 |
MOD{0}}DEF(0) |
Modül Tanımı 0. Modül içerisinde topraklanmıştır. |
3 |
|
7 |
Fiyat Seçimi |
Bağlantı gerekmez |
4 |
|
8 |
LOS |
Sinyal Kaybı göstergesi. Mantık 0 normal çalışmayı gösterir. |
5 |
|
9 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
10 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
11 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
12 |
RD- |
Alıcı Ters VERİ çıkışı. AC Bağlantılı |
|
|
13 |
RD+ |
Alıcı Tersine çevrilmemiş VERİ çıkışı. AC Bağlantılı |
|
|
14 |
VEER |
Alıcı Topraklaması (Verici Topraklaması ile Ortak) |
1 |
|
15 |
VCCR |
Alıcı Güç Kaynağı |
|
|
16 |
VŞNT |
Verici Güç Kaynağı |
|
|
17 |
VDoğu Avrupa Zaman Dilimi |
Verici Topraklaması (Alıcı Topraklaması ile Ortak) |
1 |
|
18 |
Tank Avcısı+ |
Verici Ters Çevrilmemiş VERİ girişi. AC Bağlantılı. |
|
|
19 |
TD- |
Verici Ters VERİ girişi. AC Bağlantılı. |
|
|
20 |
VDoğu Avrupa Zaman Dilimi |
Verici Topraklaması (Alıcı Topraklaması ile Ortak) |
1 |
Notlar:
1. Devre topraklaması şasi toprağından dahili olarak izole edilmiştir.
2. Lazer çıkışı T'de devre dışı bırakıldıDİS >2.0V veya açık, T'de etkinDİS <0.8V.
3. Ana kart üzerinde 4,7k - 10kohm ile 2,0V ile 3,6V arasında bir voltaja çekilmelidir.MOD_DEF (0) hattı düşük seviyeye çeker modülün takılı olduğunu gösterir.
4. Bu, birden fazla veri hızıyla (büyük olasılıkla Fiber Kanal 1x ve 2x Hızları) uyumluluk açısından alıcı bant genişliğini kontrol etmek için kullanılan isteğe bağlı bir giriştir. Uygulanırsa, giriş > 30kΩ dirençle dahili olarak aşağı çekilecektir. Giriş durumları şunlardır:
◆ Düşük ({{0}} – 0,8V): Azaltılmış Bant Genişliği
◆ (>{{0}}.8, < 2.0V): Tanımsız
◆ Yüksek (2.0 – 3.465V): Tam Bant Genişliği
◆ Açık: Azaltılmış Bant Genişliği
5. LOS, açık kollektör çıkışının, ana kart üzerindeki 4,7k - 10kohm ile 2,0V ile 3,6V arasındaki bir voltaja çekilmesi gerekir. Mantık 0 normal çalışmayı belirtir; mantık 1 sinyal kaybını gösterir.
Şekil 2. Ana Karttaki Konektör Bloğunun pinini çıkarın
II. Mutlak Maksimum Derecelendirmeler
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birim |
Not |
|
Depolama Sıcaklığı |
TS |
-40 |
85 |
ºC |
||
|
AkrabaNem |
Sağ |
5 |
95 |
% |
||
|
Güç Kaynağı Gerilimi |
VCC |
-0.5 |
4 |
V |
||
|
Sinyal Giriş Gerilimi |
-0.3 |
Vcc+0.3 |
V |
|||
|
Alıcı Hasar Eşiği |
+5 |
dBm |
III. Önerilen Çalışma Koşulları
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birim |
Not |
|
Kasa Çalışma Sıcaklığı |
Tdava |
0 |
70 |
ºC |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
|
|
-10 |
80 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
-40 |
85 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
Güç Kaynağı Gerilimi |
VCC |
3.13 |
3.3 |
3.47 |
V |
|
|
Güç Kaynağı Akımı |
ICC |
280 |
mA |
|||
|
Güç Kaynağı Gürültü Reddi |
100 |
mVp-p |
100Hz - 1MHz |
|||
|
Veri Hızı |
1250/1250 |
Mb/sn |
TX Oranı/RX Oranı |
|||
|
İletim Mesafesi |
20 |
km |
||||
|
Birleştirilmiş Fiber |
Tek modlu fiber |
% 9 2f125um SMF |
||||
IV. Vericinin Özellikleri
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birim |
Not |
|
Kasa Çalışma Sıcaklığı |
Tdava |
0 |
70 |
ºC |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
|
|
-10 |
80 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
-40 |
85 |
SFP-1.25G-1310nm-20km-SM-LC-DDM |
||||
|
Güç Kaynağı Gerilimi |
VCC |
3.13 |
3.3 |
3.47 |
V |
|
|
Güç Kaynağı Akımı |
ICC |
280 |
mA |
|||
|
Güç Kaynağı Gürültü Reddi |
100 |
mVp-p |
100Hz - 1MHz |
|||
|
Veri Hızı |
1250/1250 |
Mb/sn |
TX Oranı/RX Oranı |
|||
|
İletim Mesafesi |
20 |
km |
||||
|
Birleştirilmiş Fiber |
Tek modlu fiber |
% 9 2f125um SMF |
||||
Not (1): 2^7-1 NRZ PRBS modelinde ölçün

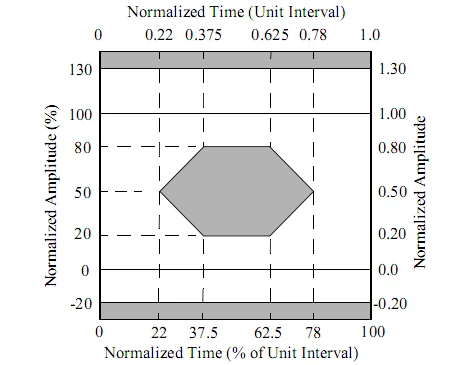

Not (2): Verici göz maskesi tanımı
V.Alıcının Özellikleri
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birim |
Not |
|
Giriş Optik Dalga Boyu |
λİÇİNDE |
1270 |
1610 |
nm |
PIN-TIA |
|
|
Alıcı Hassasiyeti |
PİÇİNDE |
-20 |
dBm |
Not (1) |
||
|
Giriş Doygunluk Gücü (Aşırı Yük) |
PDOYGUNLUK |
-3 |
dBm |
|||
|
Sinyal Kaybı İddiası |
PA |
-22 |
dBm |
|||
|
Sinyal Kaybı İddiasının Kaldırılması |
PD |
-35 |
dBm |
Not (2) |
||
|
LOS Histerezisi |
PA-PD |
0.5 |
2 |
6 |
dB |
Not (1): 1310nm Işık kaynağı ile ölçülmüştür, ER=9dB; BER =<10^-12 @PRBS=2^7-1 NRZ
Not (2): SD olduğundaİddiayı İptal EtRX-LOS çıkışı Yüksek seviyedir (sabit)
VI. Elektriksel Arayüz Özellikleri
|
Parametre |
Sembol |
Min. |
Tip. |
Maks. |
Birim |
Not |
|
Verici |
||||||
|
Toplam Besleme Akımı |
ICC |
A |
mA |
Not (1) |
||
|
Verici Girişi Devre Dışı Bırakma-Yüksek |
VTABAK |
2 |
Vcc+0.3 |
V |
||
|
Verici Girişi Devre Dışı Bırak-Düşük |
VDSL |
0 |
0.8 |
V |
||
|
Verici Arıza Girişi-Yüksek |
VTxFH |
2 |
Vcc+0.3 |
V |
||
|
Verici Arıza Girişi-Düşük |
VTxFL |
0 |
0.8 |
V |
||
|
Alıcı |
||||||
|
Toplam Besleme Akımı |
ICC |
B |
mA |
Not (1) |
||
|
KAYIP Çıkış Gerilimi-Yüksek |
VKAYIP |
2 |
Vcc+0.3 |
V |
LVTTL |
|
|
KAYIP Çıkış Gerilimi-Düşük |
VLOSL |
0 |
0.8 |
V |
||
Not (1): A (TX) + B (RX)=280mA (Sonlandırma devresi dahil değildir)
VII. Mekanik Özellikler
SFP-1.25G-1310nm-20km-SM-LC-DDM
VIII.Mevzuata Uygunluk
|
Özellik |
Referans |
Performans |
|
Elektrostatik boşalma (ESD) |
IEC/EN 61000-4-2 |
Standartlarla uyumlu |
|
Elektromanyetik Girişim (EMI) |
FCC Bölüm 15 Sınıf B EN 55022 Sınıf B (CISPR 22A) |
Standartlarla uyumlu |
|
Lazer Göz Güvenliği |
FDA 21CFR 1040.10, 1040.11 IEC/EN 60825-1,2 |
Sınıf 1 lazer ürünü |
|
Bileşen Tanıma |
IEC/EN 60950,UL |
Standartlarla uyumlu |
|
ROHS (Türkçe) |
2002/95/EC |
Standartlarla uyumlu |
|
EMC |
TR61000-3 |
Standartlarla uyumlu |
Ek A. Belge Revizyonu
|
Sürüm No. |
Tarih |
Tanım |
|
1.0 |
2021.7.22 |
Ön veri sayfası |
