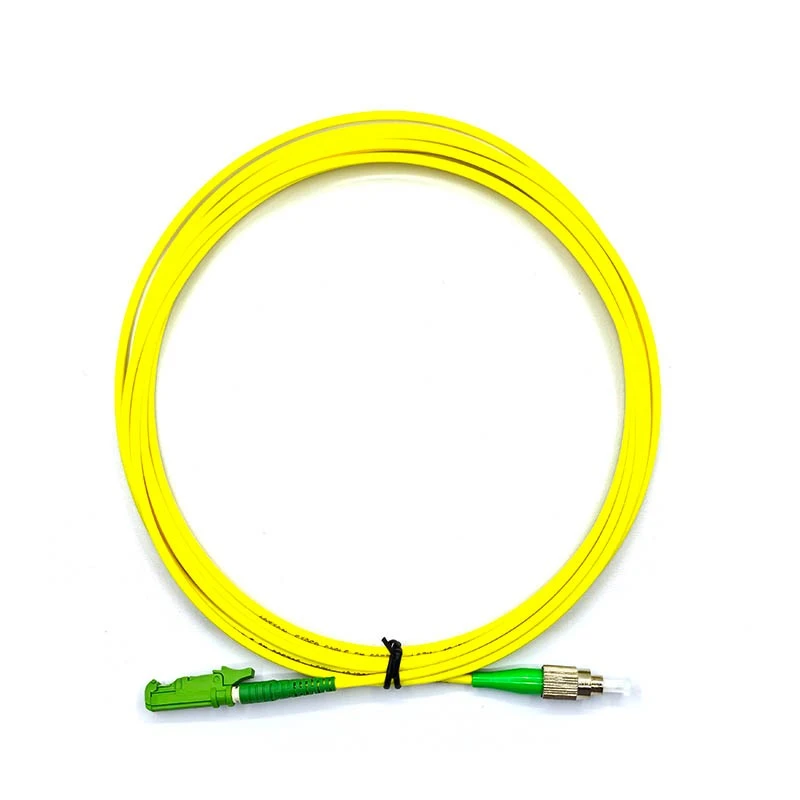

E2000/APC'den FC/APC'ye Tek Modlu Fiber Bağlantı Kablosu, G.657.A2, LSZH Sarı, 3,0 mm, 4 m

Fabrikamızla e2000/apc'den fc/apc'ye tek modlu fiber yama kablosu, g.657.a2, lszh sarı, 3,0 mm, 4 m'yi satın almaya hoş geldiniz. Çin'in önde gelen üreticilerinden ve tedarikçilerinden biri olarak özelleştirilmiş siparişleri de memnuniyetle karşılıyoruz. Şimdi fiyat ve teklifimizi bizimle görüşün.

Bu yama kablosu birleştirirE2000/APC konektörübir ucunda ve birFC/APC konektörüdiğer tarafta. APC 8 derece açılı cila, geri yansımayı azaltmaya yardımcı olarak kabloyu, geri dönüş kaybı kontrolünün önemli olduğu tek modlu optik bağlantılar için uygun hale getirir. FOCC bu kabloyu özelleştirilmiş uzunluk, kılıf malzemesi, konektör tipi, etiket, ambalaj ve optik test gereksinimleriyle sağlayabilir.

Ürüne Genel Bakış

Bu ürün birtek modlu simpleks fiber optik yama kablosuile inşa edilmişG.657.A2 bükülmeye-duyarsız optik fiber. Geleneksel tek modlu fiberle karşılaştırıldığında G.657.A2, kompakt yönlendirme ortamlarında daha iyi bükme performansı sağlayarak fiber dağıtım çerçeveleri, duvar kutuları, ekipman odaları, FTTH erişim noktaları ve dar kablo yönetim yolları için uygun hale getirir. FOCC'nin dahili eğitim materyali, G.657'yi FTTH uygulamalarında yaygın olarak kullanılan bükülmeye-dayanıklı fiber olarak sınıflandırır ve tek modlu fiber genellikle uzun-mesafe iletişim sistemleri için kullanılır.

Kablo benimser3.0mm LSZH sarı dış kılıf. LSZH malzemesi, düşük dumanlı ve halojensiz- performansın gerekli olduğu iç mekan iletişim ortamları için uygundur. FOCC'nin ürün eğitim materyalleri, PVC ve LSZH'yi yaygın iç mekan kablo kılıfı malzemeleri olarak tanımlarken, LSZH, yangın koşullarında duman ve zehirli gaz oluşumunu azalttığı için önemli iç mekan ortamlarında kullanılır.

Sarı ceket, ortak tek modlu kablo renk kurallarına uygundur. Dahili FOCC eğitim içeriği ayrıca tek modlu iç mekan kablolarının genellikle sarı olduğunu, çok modlu iç mekan kablolarının ise fiber türüne bağlı olarak genellikle turuncu veya diğer renklerde olduğunu belirtir.

Konektör Açıklaması

E2000/APC Konektörü

E2000/APC konektörüile donatılmış bir itme-çekme fiber optik konektörüdürmetal otomatik deklanşör. Eşleşme yapısı SC'ye benzer, ancak dişli bağlantı yerine mandallı-kilitleme mekanizması kullanır, bu da kurulum ve sökmeyi daha kolay hale getirir.

Konektörde yaylı-seramik bir yüksük kullanılır.APC versiyonu 8 derece açılı cilaya sahiptirBu da çok düşük arka yansımanın elde edilmesine yardımcı olur. E2000 konnektör muhafazaları genellikle metalden yapılır ve APC versiyonu genellikle bir işaretle tanımlanır.yeşil muhafaza veya yeşil kılavuz kovan kaplaması. SM/PC versiyonu genellikle mavidir. Kendiliğinden-kapanan toz kapağı, konnektör eşleşmediğinde yüksük uç yüzeyini toz kirliliğinden korur.

Optik performans açısından yüksek-kaliteli birE2000/APC konektörütipik olarak bir ekleme kaybı sağlar0,3 dB'den azAPC'nin geri dönüş kaybı genellikle şu seviyeye ulaşabilir:50–60 dB seviyesinden büyük veya ona eşit. Mekanik dayanıklılık için birçok üretici spesifikasyonu desteklemektedir.500 çiftleşme döngüsünden büyük veya eşittekrarlanan çiftleşmeden sonra zayıflama değişimi ile tipik olarak kontrol edilir0,1–0,2 dB'den az veya ona eşitTelcordia GR-326 veya IEC 61300 serisi test gereksinimlerine uygun olarak.

Bakım için E2000 konektöründe koruyucu bir kapak bulunsa da düzenli temizlik yine de gereklidir. Çalıştırmadan önce ve sonra, parmak izlerini, yağı ve tozu önlemek için yüksüğün uç yüzeyi fiber temizleme kalemi veya tüy bırakmayan -alkollü çubukla temizlenmelidir. Ayrıca herhangi bir çizik veya kirlenme olmadığını doğrulamak için uç yüzün bir fiber inceleme mikroskobu ile incelenmesi de tavsiye edilir, böylece istikrarlı optik bağlantı performansı sağlanır.

FC/APC Konektörü

FC/APC konektörüdişli metal bağlantı yapısına sahip silindirik bir fiber optik konektördür. Kararlı mekanik kilitleme, titreşim direnci ve tekrarlanan çiftleşme gerektiren uygulamalar için uygundur.

Yapısı dişli bir manşon ve hassas bir seramik yüksük içerir. Kurulum sırasında konnektör, bağlantı somunu sıkılarak kilitlenir, böylece güvenli ve sağlam bir optik bağlantı sağlanır. Bu yama kablosu bir kullanırFC/APC konektörü, FC konektörünün bir ile tamamlandığı anlamına gelir8 derece açılı APC cilası.

FC/PC ile karşılaştırıldığında,FC/APCaçılı uç yüz parlatma yoluyla optik yansımayı önemli ölçüde azaltır; geri dönüş kaybı genellikle60 dB'den büyük veya eşit. CATV sistemleri, PON ağları, uzun-mesafe iletim bağlantıları, optik dağıtım çerçeveleri ve düşük yansımanın gerekli olduğu diğer tek modlu uygulamalar için uygundur. Tipik ekleme kaybı yaklaşık0,2–0,3 dBÜretim sınıfına ve test koşullarına bağlı olarak.

FC konnektörlerin mekanik servis ömrü1,000+ çiftleşme döngüsüIEC 61300-2-2 dayanıklılık testi koşulları altında. Konektör ayrıca şok, çekme gerilimi ve diğer çevresel stres koşulları altında da iyi bir güvenilirlik sunar.

Kullanım sırasında FC/APC konektörü kademeli olarak sıkılmalıdır. Seramik halkanın veya adaptör manşonunun zarar görmesini önlemek için aşırı kuvvetten kaçınılmalıdır. Yağ, toz ve partikül kirliliği ekleme kaybını artırabileceği ve geri dönüş kaybı performansını düşürebileceğinden konektörün uç yüzü temiz kalmalıdır.

Fiber Türü ve Bükülmeye-Duyarsız Performans

Bu E2000/APC'den FC/APC'ye tek modlu yama kablosu,G.657.A2 bükülmeye-duyarsız optik fiberKompakt iç mekan yönlendirme ortamlarında istikrarlı performans için tasarlanmıştır. Geleneksel G.652.D tek modlu fiberle karşılaştırıldığında G.657.A2, makro-bükülme kaybına karşı daha güçlü direnç sunarak FTTH, FTTx, PON ağları, ODF kabinleri, duvara monte fiber kutuları ve yüksek-yoğunluklu ekipman odaları için pratik bir seçim haline getirir.

Kablo, standart tek modlu iletimi destekler.1310 nm ve 1550 nm, bükülmeye{0}duyarsız fiber tasarımı ise sıkı yönlendirme, kablo sarma, tepsi yönetimi veya sınırlı kurulum alanından kaynaklanan ek zayıflamanın azaltılmasına yardımcı olur. 4 metrelik kısa bir atlamada fiber zayıflaması çok düşüktür; gerçek ağ dağıtımında genel bağlantı performansı esas olarak bağlayıcı kalitesinden, uç-yüz temizliğinden, bükme kontrolünden ve ekleme kaybından etkilenir.

G.657.A2, G.652.D tek modlu sistemlerle uyumludur ve bu yama kablosunun, iletim platformunu değiştirmeden mevcut OS2 tek modlu ağlarda kullanılmasına olanak tanır. Bu, mühendislere kabin kablolaması, patch panel bağlantısı ve erişim ağı bakımı sırasında daha fazla esneklik sağlar.

Kablo Yapımı ve Malzeme Tasarımı

Kablo bir kullanırsimpleks yuvarlak kablo yapısıbir ile3,0 mm dış çap. Yapı, 9/125μm tek modlu bir optik fiber, koruyucu kaplama veya sıkı-tampon katman, aramid iplik mukavemet elemanı ve bir dış kısım içerirsarı LSZH ceket.

aramit iplik takviyesiTaşıma ve kurulum sırasında çekme direncini artırarak cam elyafının aşırı çekme stresinden korunmasına yardımcı olur. Daha ince 0,9 mm veya 2,0 mm kablo yapılarıyla karşılaştırıldığında 3,0 mm kılıf daha iyi mekanik koruma sağlar ve tekrarlanan yama uygulamaları, kabin yönlendirme ve telekom odası işlemleri için daha uygundur.

LSZH, Düşük Duman Sıfır Halojen, ceketalev geciktirici performansın, düşük duman emisyonunun ve azaltılmış halojen gaz salınımının önemli olduğu iç mekan kablolama ortamları için uygundur. İletişim odalarında, veri dolaplarında, bina kablolama sistemlerinde, FTTH iç dağıtım noktalarında ve diğer kontrollü iç mekan uygulamalarında yaygın olarak kullanılır.

sarı ceketTek modlu fiber kablolar için standart renk tanımlama uygulamasını takip ederek kurulumcuların ve bakım ekiplerinin kablolama yönetimi sırasında tek modlu bağlantıları çok modlu bağlantılardan ayırt etmesini kolaylaştırır.

Optik ve Mekanik Performans

Kalite Kontrol ve Teslimat Desteği

Her kablo, sevkıyattan önce optik performans testinden geçirilerek tedarik edilebilir. Standart inceleme öğeleri, ekleme kaybı, geri dönüş kaybı, konnektör ucu-yüz muayenesi, kablo görünüm kontrolü, uzunluk doğrulaması ve ambalaj muayenesini içerebilir.

Daha sıkı gereksinimlere sahip projeler için, alıcının spesifikasyonuna göre test raporları ve özelleştirilmiş etiketleme sağlanabilir. Mevcut özelleştirme; konektör kombinasyonunu, kablo uzunluğunu, kılıf çapını, kılıf malzemesini, rengi, kılıf stilini, paketleme yöntemini ve test belgelerini içerir.

Yaygın Arızalar ve Sorun Giderme Kılavuzu

Yüz-kirlenmesine veya çizilmelerine son verin:Bu, fiber patch kablo arızasının en yaygın nedenlerinden biridir. Konektörün uç yüzeyini bir fiber temizleme kalemi, temizleme çubuğu veya diğer uygun fiber temizleme araçlarıyla düzenli olarak temizleyin. Ekleme kaybı önemli ölçüde artarsa ​​(örneğin 0,5 dB'nin üzerinde) veya geri dönüş kaybı azalırsa, bağlantı kablosunu çıkarın ve uç yüzde toz, yağ lekesi, parmak izi veya çizik olup olmadığını kontrol edin. Doğrulama için bir fiber inceleme mikroskobu kullanın. Gerekirse konektörü değiştirin veya uç yüzü-yeniden parlatın.

Aşırı bükülme veya elyaf kırılması:Kablo yönlendirme yolunu kontrol edin ve yama kablosunun önerilen bükülme yarıçapının ötesinde bükülüp bükülmediğini veya aşırı çekme kuvvetine maruz kalıp kalmadığını doğrulayın. Aşırı bükme veya gerginlik, iç fibere zarar verebilir veya optik kaybı artırabilir. Kablonun düzgün bir şekilde yönlendirildiğinden emin olun ve dolapların arkasında, duvar köşelerinde veya kablo-yönetim kenarları çevresinde keskin kıvrımlardan kaçının.

Arayüz uyumsuzluğu:Ekipman bağlantı noktası tipinin yama kablosu konnektör tipiyle eşleştiğini doğrulayın. APC'ye karşı UPC veya FC'ye karşı SC gibi farklı arayüzler doğrudan eşleştirilmemelidir. Yanlış eşleştirme, yüksek yansımaya, yüksek ekleme kaybına veya konnektörün hasar görmesine neden olabilir. Uygun bir adaptör kullanın veya gerektiğinde yama kablosunu doğru konnektör tipiyle değiştirin.

Gevşek çiftleşme:Konektörün düzgün şekilde kilitlenip kilitlenmediğini kontrol edin. FC konnektör somunu iyice sıkılmalı ve E2000 konnektörü kilitleme konumuna tamamen yerleştirilmelidir. Gevşek temas, yüksek kayıp, kararsız sinyal iletimi veya aralıklı bağlantı arızasıyla sonuçlanabilir.

Elyaf kırılması:Optik bağlantıda sinyal yoksa veya aşırı zayıflama varsa arıza noktasını bulmak için bir OTDR kullanın. Fiber çekirdeğin kurulum hasarı, keskin darbe veya aşırı gerilim nedeniyle kırılıp kırılmadığını kontrol edin. Uygun olduğu yerde ergitme birleştirmeyle kırık noktayı onarın veya onarım pratik değilse yama kablosunu değiştirin
